Opis

Material

Aluminium

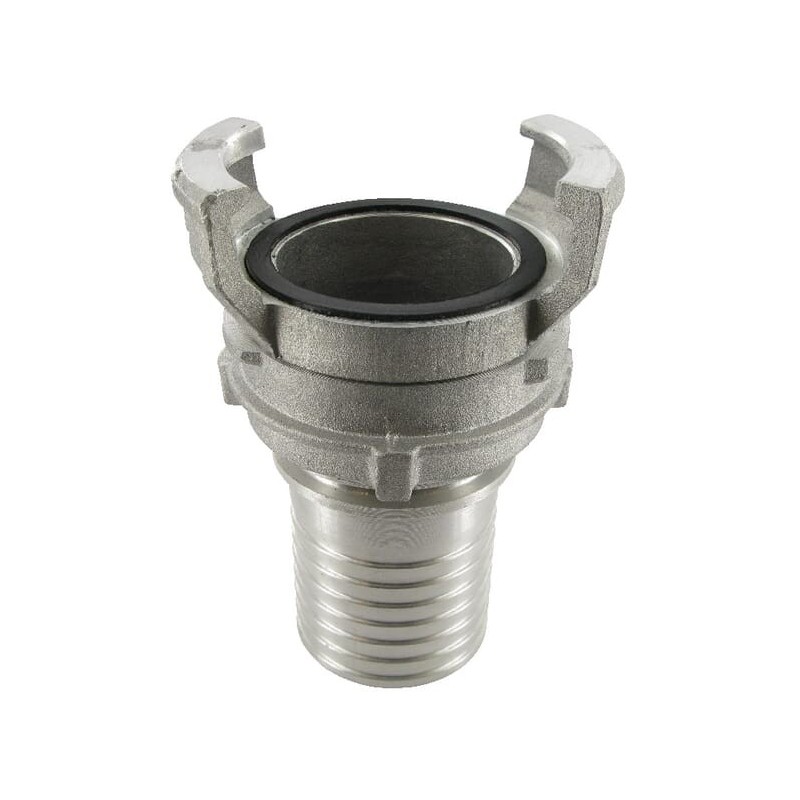

Opis produktu

Złącza symetryczne GUILLEMIN przeznaczone są do przemysłowych instalacji przesyłowych i przeładunkowych substancji płynnych i sypkich zgodnie z normą EN 14420-8 / NF E 29-572. Złącza te popularność zawdzięczają prostemu i łatwemu łączeniu. Identyczne połówki złącza z dwoma zaczepami są łączone poprzez ich przyłożenie uszczelkami do siebie a następnie obrót obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 1/4 obrotu. Stosowane są do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów (włączając substancje bitumiczne), chemikaliów (wersja ze stali nierdzewnej) i materiałów sypkich (proszki, granulaty). Nie nadają się do pary wodnej i płynnych gazów. Używane są w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych i kolejowych. Mogą występować również w wykonaniu z mosiądzu oraz polipropylenu. Na instalacjach stałych stosowane jest często złącze bez pierścienia ryglującego (tylko jeden pierścień ryglujący przyłączanego złącza jest potrzebny do połączenia złączy). Podobnie do podłączenia węża używane jest często złącze Guillemin z pierścieniem ryglującym, ale bez zaczepów. Bardzo podobne w kształcie do złączy GUILLEMIN są francuskie złącza DSP/AR w rozmiarach DN40, DN65 i DN100 wg norm NF S61-704 i 705, używane przede wszystkim w pożarnictwie. Posiadają karby na zaczepach, karbowany pierścień ryglujący, uszczelkę profilowaną i dają się łatwiej połączyć bez użycia klucza. Złącza DSP/AR mogą dać się połączyć ze złączami GUILLEMIN ale generalnie nie są ze sobą kompatybilne.

Typ

Guillemin
Guillemin

Kształt

Prosty
Prosty

Typ przyłącza nr 1

Szybkozłącze systemu Guillemin

Składa się z

- Z czarnymi pierścieniami uszczelniającymi z NBR (odporny na działanie oleju i benzyny)
- Z czarnymi pierścieniami uszczelniającymi z NBR (odporny na działanie oleju i benzyny)

Ciśnienie robocze max.

16
16BAR

Typ przyłącza nr 2

Króciec na wąż

Typ złącza nr 2 - męskie/żeńskie

Męskie

Średnica przyłącza nr 1

55
55mm

Połączenie 1, typ

Szybkozłącze systemu Guillemin

Połączenie 2, typ

Króciec na wąż

Złącze 2, typ - męskie/żeńskie

Męskie

Materiał

- Obudowa z aluminium- Uszczelki do zaworów Buna-M
Aluminium

Specyficzne kody
