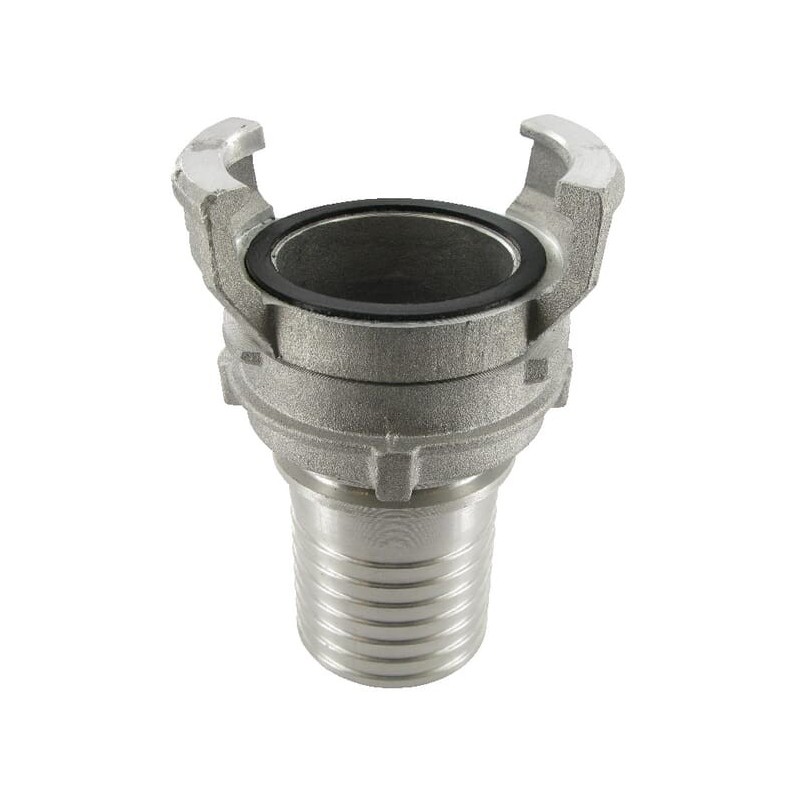

Data sheet

Material

Aluminium
Aluminium

Long description

Złącza symetryczne GUILLEMIN przeznaczone są do przemysłowych instalacji przesyłowych i przeładunkowych substancji płynnych i sypkich zgodnie z normą EN 14420-8 / NF E 29-572. Złącza te popularność zawdzięczają prostemu i łatwemu łączeniu. Identyczne połówki złącza z dwoma zaczepami są łączone poprzez ich przyłożenie uszczelkami do siebie a następnie obrót obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 1/4 obrotu. Stosowane są do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów (włączając substancje bitumiczne), chemikaliów (wersja ze stali nierdzewnej) i materiałów sypkich (proszki, granulaty). Nie nadają się do pary wodnej i płynnych gazów. Używane są w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych i kolejowych. Mogą występować również w wykonaniu z mosiądzu oraz polipropylenu. Na instalacjach stałych stosowane jest często złącze bez pierścienia ryglującego (tylko jeden pierścień ryglujący przyłączanego złącza jest potrzebny do połączenia złączy). Podobnie do podłączenia węża używane jest często złącze Guillemin z pierścieniem ryglującym, ale bez zaczepów. Bardzo podobne w kształcie do złączy GUILLEMIN są francuskie złącza DSP/AR w rozmiarach DN40, DN65 i DN100 wg norm NF S61-704 i 705, używane przede wszystkim w pożarnictwie. Posiadają karby na zaczepach, karbowany pierścień ryglujący, uszczelkę profilowaną i dają się łatwiej połączyć bez użycia klucza. Złącza DSP/AR mogą dać się połączyć ze złączami GUILLEMIN ale generalnie nie są ze sobą kompatybilne.

Type

Guillemin

Shape

Prosty
Straight

Typ przyłącza nr 1

Szybkozłącze systemu Guillemin

Consists of

- NBR (oil- and gasoline resistant) seal included
- Z czarnymi pierścieniami uszczelniającymi z NBR (odporny na działanie oleju i benzyny)

Max working pressure

16
16BAR

Typ przyłącza nr 2

Hose end

Typ złącza nr 2 - męskie/żeńskie

Męskie

Connection no 1 diameter

55
55mm

Connection 1, type

Quick coupling system Guillemin

Connection 2, type

Hose end

Connection 2, type - male/female

Male

Specific References
