Opis

Opis produktu

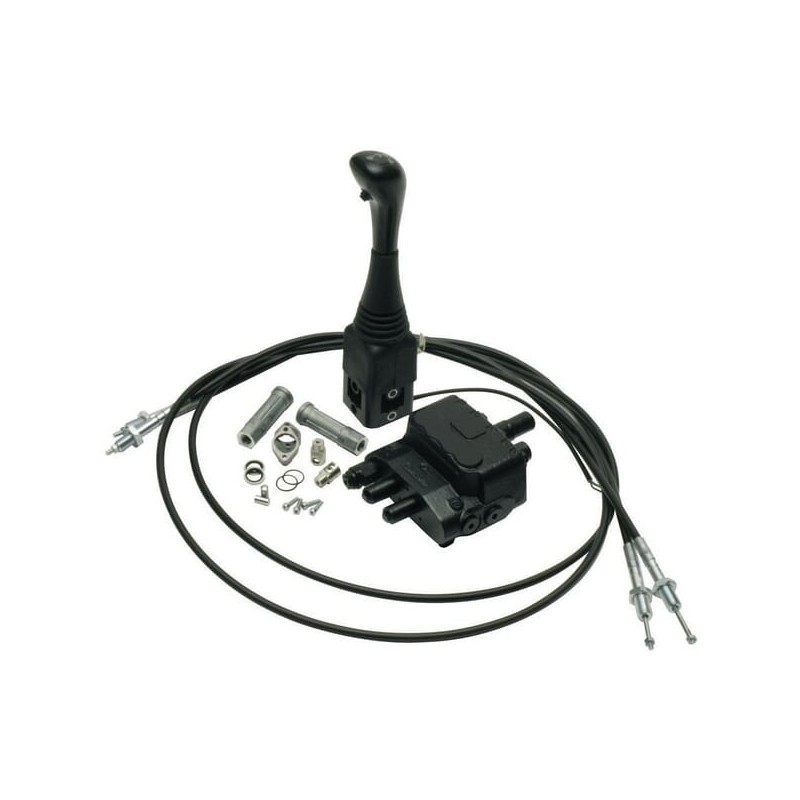

Rozdzielacz ładowacza czołowego SDM jest solidnym, kompaktowym i wytrzymałym zaworem LS z dwoma uchwytami ślizgowymi, uzupełnionymi przez joystick. Nadaje się do systemów otwartych i zamkniętych.

Typ

Monoblok

Szczegóły produktu

- 1 sekcja, dwustronnego działania, sprężyna centrująca (1-8)||- 2sekcja, dwustronnego działania z dodatkową pozycją pływającą (5-13)||- Otwory do zaworów szokowych w A i B ||- Połączenie szeregowe||- Linki sterujące, cięgna Bowdena mogą być montowane bezpośrednio na dźwigni krzyżowej

Ciśnienie robocze max.

250
250BAR

Przepływ max.

45

Zawiera

- Rozdzielacz SDM||- Joystick (dźwignia krzyżowa)||- 2 szt. linek sterujących, cięgien Bowdena||- 2 szt. zestaw montażowy linki (linka-zawór)

Materiał uszczelnienia

Guma nitrylowa [NBR]
Guma nitrylowa | FKM

Temperatura robocza cieczy min.

-20

Temperatura robocza cieczy max.

80

Ilość sekcji

2

Przepływ

45l/min

Średnica portów roboczych

3/8cal

Rodzaj uruchomienia

Sterowanie za pomocą linki

Kod suwaków i kołpaków

5-13 + 1-8

Opcje otworu wylotowego

Otwarty w pozycji centralnej

Port ciśnieniowy P - Średnica gwintu

3/4

Port ciśnieniowy P - Typ gwintu

BSP

Średnica gwintu portów roboczych

3/8

Typ gwintu portów roboczych

BSP

Port zbiornika T - Średnica gwintu

3/4

Port zbiornika T - Typ gwintu

BSP

Model kod

SDM102/2-P(TGW3-175)/513RZSL/1[S]8MCSL/AET

Pozycjonowanie zaworu suwakowego nr 2

5-13

Seria rozdzielaczy

SDM102

Specyficzne kody
