Data sheet

Product description

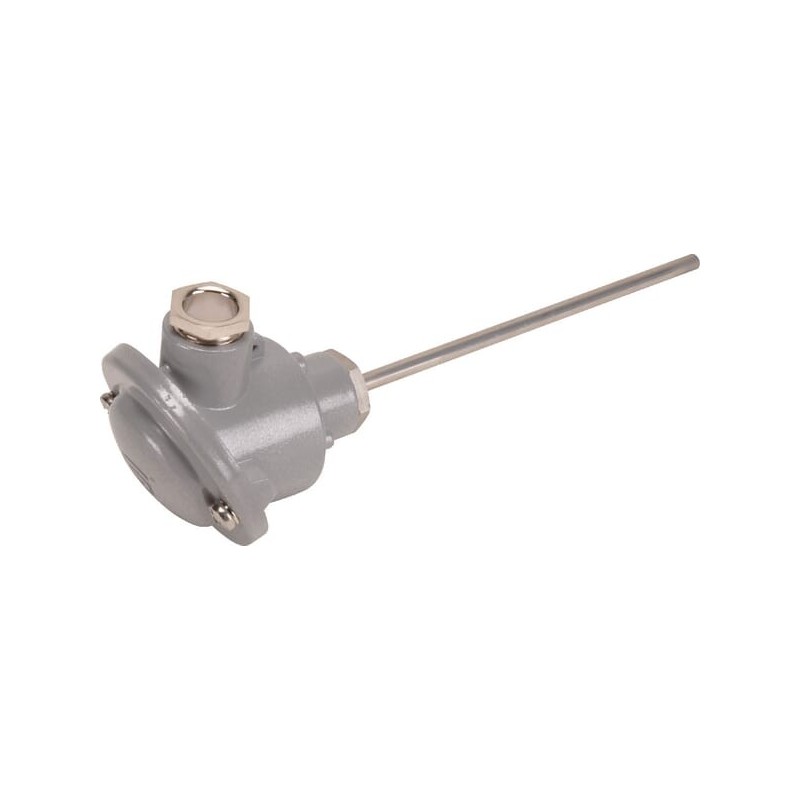

Termometr oporowy TF54 z prostą rurką ochronną, głowica przyłączeniowa wykonana z aluminium. Służy do pomiaru temperatury mediów ciekłych i gazowych w rurach, zbiornikach lub cysternach.

Consists of

Szczegóły produktu

- TF54 Pt100 150 mm Czujnik temperatury pasywny||- Aluminiowa głowica przyłączeniowa||- Temperatura cieczy: od -35°C do +180°C||- Czujniki/wyjścia: PT100||- Typ połączenia: 2-przewodowe||- Obudowa: aluminium, temperatura otoczenia -20 / 100°C - 20x1.5||- Przyłącze elektryczne: 0.14 - 2.5 mm², przyłącze śrubowe na podstawie ceramicznej||- Klasa ochrony: III (zgodnie z normą EN 60 730)||- Stopień ochrony: IP 54 (zgodnie z normą EN 60529)||- Natężenie prądu przy 230V: 15A||- Natężenie prądu przy 400V: 10A||- Natężenie prądu przy 440V: 8A

Zalety

- Łatwy montaż za pomocą klipsów||- Łatwa regulacja za pomocą śrubokręta

Insulation class

55

Zawiera

- Termostat||- Rurkę ochronną przed zanurzeniem typu THV należy zamawiać oddzielnie

Number of NC contacts

1
1

Number of NO contacts

1
1

Insole length

100

Construction

Jednobiegunowy prętowy regulator temperatury ze stykiem przełączającym w dającej się zaplombować, uszczelnionej przed wodą natryskową (IP 55) obudowie z metali lekkich ze znajdującą się po stronie wewnętrznej skalą regulacyjną.

Mounting

Popychacz wkręca się do otworu gwintowanego (R 1/2") w zbiorniku oleju. Następnie wsuwa się prętowy regulator temperatury i mocuje zatrzaskiem sprężynowym do obudowy. Regulacja odbywa się za pomocą śrubokrętu poprzez otwór znajdujący się po stronie czołowej.

Protection class IP

54
55
