Data sheet

Width

72
72mm

Height

143
143mm

Long description

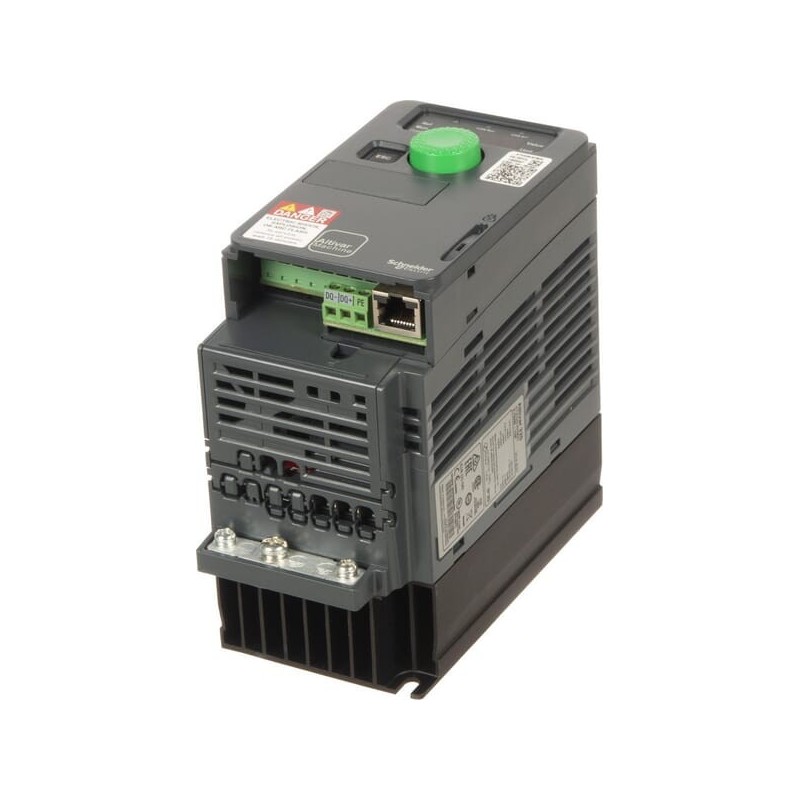

Régulateur de fréquence Altivar ATV320 mają prostą, ale ulepszoną konstrukcję. Są one przeznaczone na rynek OEM i spełniają proste i zaawansowane wymagania aplikacji dla trójfazowych silników synchronicznych (N4C) i asynchronicznych (N2C) o mocy od 0.18 do 15kW. Przetwornica częstotliwości ATV320 to doskonałe rozwiązanie, które pomoże Ci zwiększyć efektywność Twoich maszyn w różnych zastosowaniach.

Szczegóły produktu

- W zależności od maszyny istnieją różne możliwości montażu przetwornicy (pionowo, poziomo)||- Moduły sterujące można regulować, jeśli przetwornica zamontowana jest na ich bocznej ściance, obok siebie.

Depth

138
138mm

Zalety

- Solidna, mocna i niezawodna konstrukcja.||- Odpowiednie do maszyn pracujących w ciężkich warunkach, między innymi dzięki powlekanym płytkom drukowanym klasy 3C3 wg IEC 60721-3-3.

Insulation class

20
20

Manufacturer Product ID

ATV320U07M2C

Number of analogue inputs

3
3

Number of digital inputs

6
6

Number of digital outputs

1
1

Number of HW-interfaces industrial Ethernet

1
1

Supporting protocol for ASI

Nie
No

Supporting protocol for AS-Interface Safety at Work

Nie
No

Supporting protocol for CAN

Tak
Yes

Supporting protocol for Data-Highway

Nie
No

Supporting protocol for DeviceNet

Tak
Yes

Supporting protocol for DeviceNet Safety

Nie
No

Supporting protocol for EtherNet/IP

Tak
Yes

Supporting protocol for Foundation Fieldbus

Nie
No

Supporting protocol for INTERBUS

Nie
No

Supporting protocol for INTERBUS-Safety

Nie
No

Supporting protocol for KNX

Nie
No

Supporting protocol for LON

Nie
No

Supporting protocol for Modbus

Tak
Yes

Supporting protocol for other bus systems

Tak
Yes

Supporting protocol for PROFIBUS

Tak
Yes

Supporting protocol for PROFINET CBA

Nie
No

Supporting protocol for PROFINET IO

Tak
Yes

Supporting protocol for PROFIsafe

Nie
No

Supporting protocol for SafetyBUS p

Nie
No

Supporting protocol for SERCOS

Nie
No

Supporting protocol for SUCONET

Nie
No

Supporting protocol for TCP/IP

Nie
No

With optical interface

Nie
No

Mains voltage

200-240
200.0-240.0V

Mains frequency

50 | 60
50|60Hz

Number of phases input

1
1

Number of phases output

3
3

Max. output frequency

599
599Hz

Max. output voltage

240

Nominal output current I2N

4.8

Max. output at quadratic load at rated output voltage

0,8kA
0.8

Max. output at linear load at rated output voltage

0,8kA
0.8

Relative symmetric net frequency tolerance

5
5%

Relative symmetric net voltage tolerance

10
10%

Number of analogue outputs

1
1

With control element

Tak
Yes

Application in industrial area permitted

Tak
Yes

Application in domestic- and commercial area permitted

Nie
No

Supporting protocol for BACnet

Nie
No

Number of HW-interfaces RS-485

1
1

Number of HW-interfaces other

1
1

With PC connection

Tak
Yes

Integrated breaking resistance

Nie
No

4-quadrant operation possible

Tak
Yes

Type of converter

Przemiennik napięciowy
U converter

Number of HW-interfaces RS-232

Number of HW-interfaces serial TTY

Number of HW-interfaces parallel

Number of HW-interfaces RS-422

Number of HW-interfaces USB

Number of interfaces PROFINET
