Data sheet

Width

88
88mm

Height

166
166mm

Product description

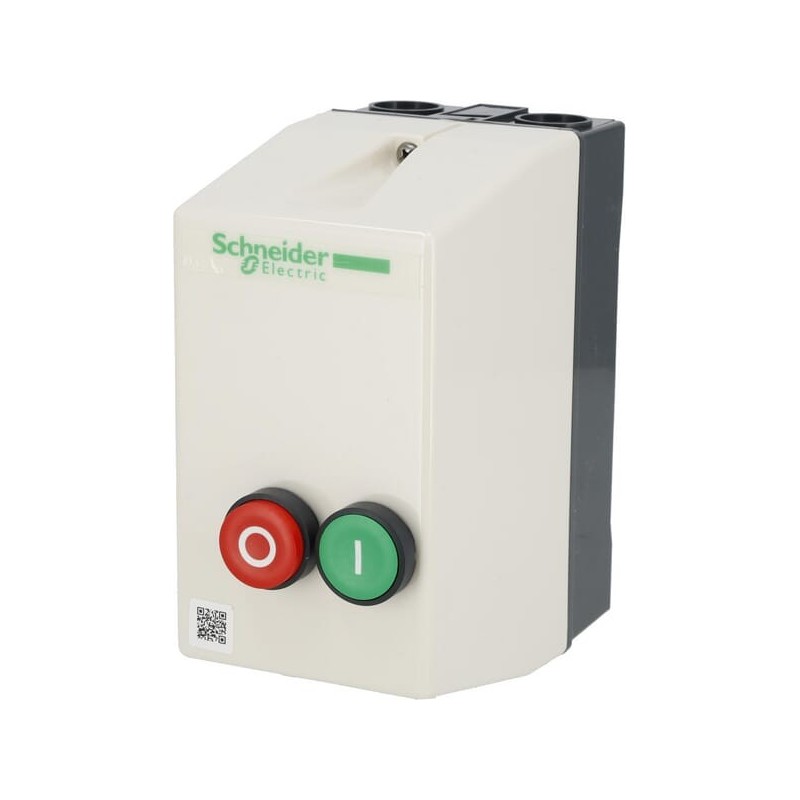

Rozrusznik silnikowy 3-biegunowy do zastosowań z silnikami nieodwracającymi do 4kW@400V AC-3.||Obudowa z poliwęglanu zapewniająca stopień ochrony IP65 / IK07. Wyposażony w 2 przyciski. ||Bez przekaźnika zabezpieczającego silnik (LRD...) należy go wybrać zgodnie z wymaganym prądem silnika.||Stosowany głównie w maszynach warsztatowych do napędów silnikowych, dużych wentylatorach, pompach wodnych i podobnych urządzeniach.

Szczegóły produktu

- Przycisk start zielony I||- Przycisk stop/reset czerwony O||- Należy zamontować przekaźnik przeciążeniowy||- Przekaźnik przeciążeniowy LRD02-LRD14 w zależności od mocy silnika

Depth

128.5

Insulation class

65
65

Manufacturer Product ID

LE1D09R7

Zawiera

- W tym stycznik LC1D

Number of command positions

2
2

Suitable for emergency stop

Nie
No

Rated control supply voltage Us at AC 50HZ

440-440

Rated control supply voltage Us at AC 60HZ

440-440
440.0-440.0V

Rated operation power at AC-3, 400 V

4
4kW

Number of auxiliary contacts as normally open contact

Number of auxiliary contacts as normally closed contact

Voltage type for actuating

AC
AC

Max. Ambient temperature

40
40°C

Rail mounting possible

Nie
No

Supporting protocol for ASI

Nie
No

Supporting protocol for AS-Interface Safety at Work

Nie
No

Supporting protocol for CAN

Nie
No

Supporting protocol for Data-Highway

Nie
No

Supporting protocol for DeviceNet

Nie
No

Supporting protocol for DeviceNet Safety

Nie
No

Supporting protocol for EtherNet/IP

Nie
No

Supporting protocol for Foundation Fieldbus

Nie
No

Supporting protocol for INTERBUS

Nie
No

Supporting protocol for INTERBUS-Safety

Nie
No

Supporting protocol for LON

Nie
No

Supporting protocol for Modbus

Nie
No

Supporting protocol for other bus systems

Nie
No

Supporting protocol for PROFIBUS

Nie
No

Supporting protocol for PROFINET CBA

Nie
No

Supporting protocol for PROFINET IO

Nie
No

Supporting protocol for PROFIsafe

Nie
No

Supporting protocol for SafetyBUS p

Nie
No

Supporting protocol for SERCOS

Nie
No

Supporting protocol for SUCONET

Nie
No

Supporting protocol for TCP/IP

Nie
No

Type of electrical connection of main circuit

Połączenie śrubowe
Screw connection

External reset possible

Tak
Yes

Rated operation current Ie

9
9A

Type of electrical connection for auxiliary- and control current circuit

Połączenie śrubowe
Screw connection

Type of motor starter

Direct online starter (DOL)
Rozruch bezpośredni (DOL)

With short-circuit release

Nie
No

Rated operation current at AC-3, 400 V

9
9A

Rated operation power at AC-3, 230 V, 3-phase

2,2kW
2.2

Rated power, 460 V, 60 Hz, 3-phase

4
4kW

Rated power, 575 V, 60 Hz, 3-phase

5,5kW
5.5

With fuse

Nie
No

With transformer

Nie
No

Number of indicator lights

Specific References
