Data sheet

Width

45
45mm

Height

68
68mm

Product description

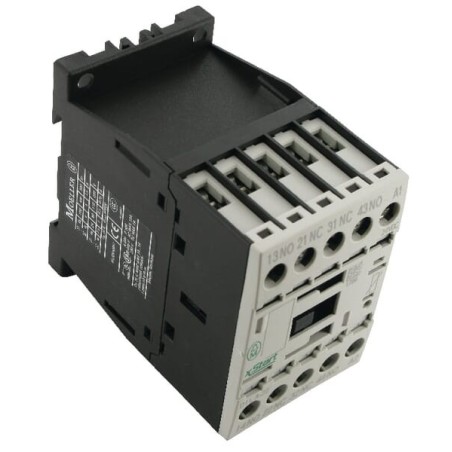

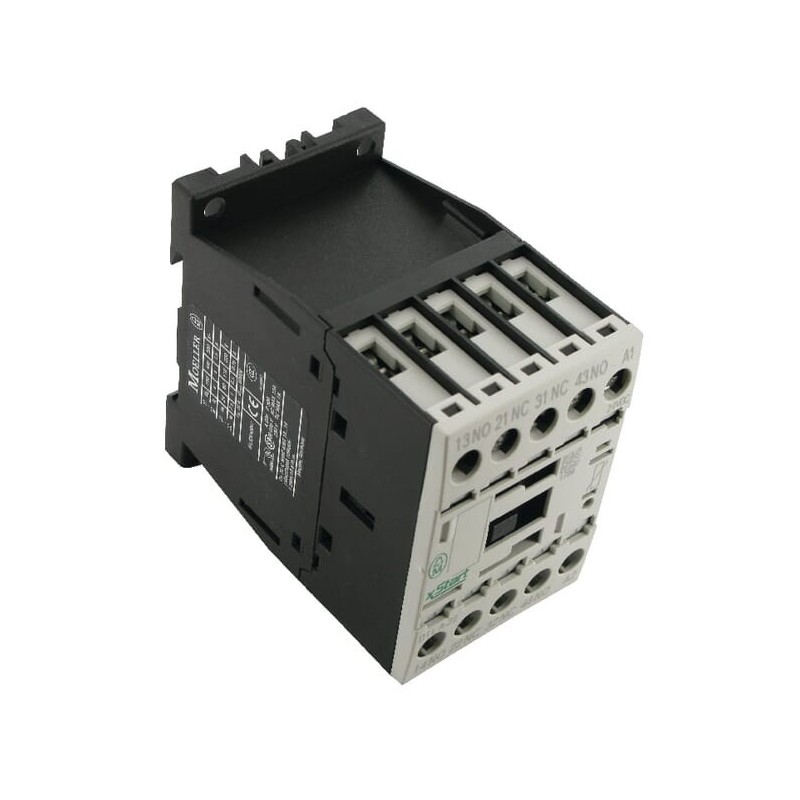

Styczniki pomocnicze 2NO / 2NC

Technical information

- Najbardziej zróżnicowane zadania sterowania można elastycznie realizować za pomocą przekaźników stycznikowych DILA i odpowiednich komponentów systemu||- Zarządzanie zapasami i projektowanie inżynieryjne są uproszczone dzięki jednej serii.||||- Styczniki pomocnicze DILA są dostępne jako jednostka podstawowa z 4 stykami pomocniczymi w następujących wersjach:||- 4 styki NO||- 3 styki NO i 1 NC ||- 2 styki NO i 2 styki NC ||- Urządzenia mogą być rozbudowane do 8 styków pomocniczych za pomocą montowanych z przodu przełączników pomocniczych.

Depth

75
75mm

Mounting method

DIN-rail/screw
Szyna DIN / śruba

Manufacturer Product ID

276414

Operating voltage AC 50 Hz

17-500
17.0-500.0V

Operating voltage AC 60 Hz

17-500
17.0-500.0V

Operating voltage DC

24-220
24.0-220.0V

Rated control supply voltage Us at AC 50HZ

0-0
0.0-0.0V

Rated control supply voltage Us at AC 60HZ

0-0
0.0-0.0V

Number of auxiliary contacts as normally open contact

2
2

Number of auxiliary contacts as normally closed contact

2
2

Suitable for manual operation

Nie
No

Rated switch current

16
16A

Rated control supply voltage Us at DC

24-24
24.0-24.0V

Voltage type for actuating

DC
DC

Voltage type (operating voltage)

AC | DC
AC|DC

LED indication

Nie
No

Connection type auxiliary circuit

Połączenie śrubowe
Screw connection

Złącze (interfejs)

undefined

Rated operation current Ie, 400 V

4
4A

Rated operation current

16
16A

Number of auxiliary contacts as change-over contact

Number of auxiliary contacts as normally closed contact, delayed switching

Number of auxiliary contacts as normally open contact, leading
