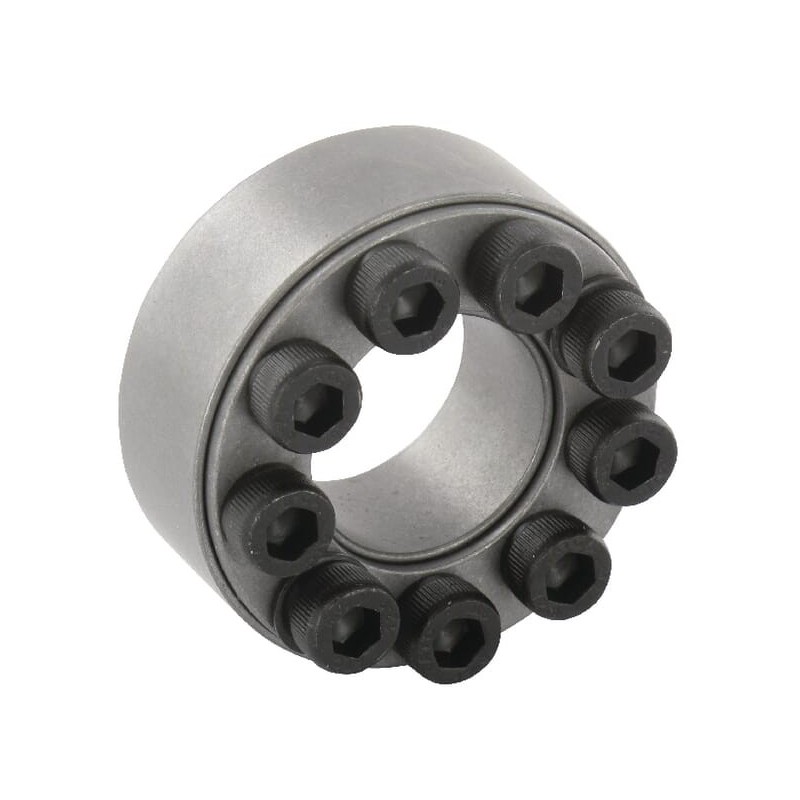

      Locking assembly - RFN701230X55
      Locking assembly - RFN701230X55
      Locking assembly - RFN701230X55
      Locking assembly - RFN701230X55
      Locking assembly - RFN701230X55

      Locking assembly - RFN701230X55

      Review (0)
      zł413.97
      Tax Included
      Return policy:14
      Locking assembly - RFN701230X55 - Application: Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Locking assembly - RFN701230X55

      Reference number: RFN701230X55.

      Product parameters:

      • Application: Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      • Benefits: - Krótki czas montażu||- Niższe koszty obróbki
      • Consists of: - 2 conical half clamps- Outer ring- Inner ring- Pins, - 2 stożkowe połówki obejm||- Pierścień zewnętrzny||- Pierścień wewnętrzny||- Sworzeń
      • D1 dimensions: 30, 30mm
      • Dg (Clamping thread): M6 x 18
      • dw solid shaft diameter: -mm
      • F ax (Transmissible axial force): 35
      • l2.: -mm
      • L4: -mm
      • Length: 27.5, 27.5mm
      • Length L1: 20, 20mm
      • Length L3: 17, 17mm
      • Minimum required outer hub diameter at Rp0,2-200 N/mm²: 76mm
      • Minimum required outer hub diameter at Rp0,2-300 N/mm²: 68mm
      • Minimum required outer hub diameter at Rp0,2-400 N/mm²: 65mm
      • Number of bolts: 9
      • Outside diameter: 55mm
      • pN (Hub pressure at given TA): 100N/mm²
      • pW (Shaft pressure at given TA): 183N/mm²
      • Specyfikacje: - Połączenie piasty z osią bez klina||- Bez osłabienia osi||- Idealne przy wysokiej liczbie obrotów ||- Łatwy montaż/demontaż||- Dokładne centrowanie
      • T (Transmissible tork at given TA): 529N·m
      • TA (Locking torque): 17N·m
      • Technical information: - Tolerancja wału między h8 a h9||- Tolerancja piasty między H8 a H9||- Szorstkość materiału
      • Tmax (Maximum transmissible torque: 630N·m
      • Wrench size X: -mm
      Ringfeder
      RFN701230X55

      Data sheet

      Length
      27.5
      27.5mm
      Application
      Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      Technical information
      - Tolerancja wału między h8 a h9||- Tolerancja piasty między H8 a H9||- Szorstkość materiału
      Consists of
      - 2 conical half clamps- Outer ring- Inner ring- Pins
      - 2 stożkowe połówki obejm||- Pierścień zewnętrzny||- Pierścień wewnętrzny||- Sworzeń
      Outside diameter
      55mm
      Specyfikacje
      - Połączenie piasty z osią bez klina||- Bez osłabienia osi||- Idealne przy wysokiej liczbie obrotów ||- Łatwy montaż/demontaż||- Dokładne centrowanie
      Benefits
      - Krótki czas montażu||- Niższe koszty obróbki
      Outside diameter axial bearing
      30
      30mm
      Length L1
      20
      20mm
      l2.
      -mm
      Length L3
      17
      17mm
      Height mountingplate
      529N·m
      Number_of_bolts
      9
      Distance underside to center 2nd shaft
      -mm
      PN (bar)
      100N/mm²
      l4
      -mm
      Dg (Clamping thread)
      M6 x 18
      M6 x 18
      F ax (Transmissible axial force)
      35
      Minimum required outer hub diameter at Rp0,2-200 N/mm²
      76mm
      Minimum required outer hub diameter at Rp0,2-400 N/mm²
      65mm
      Minimum required outer hub diameter at Rp0,2-300 N/mm²
      68mm
      TA (Locking torque)
      17N·m
      Tmax (Maximum transmissible torque
      630N·m
      dw solid shaft diameter
      -mm
      pW (Shaft pressure at given TA)
      183N/mm²
