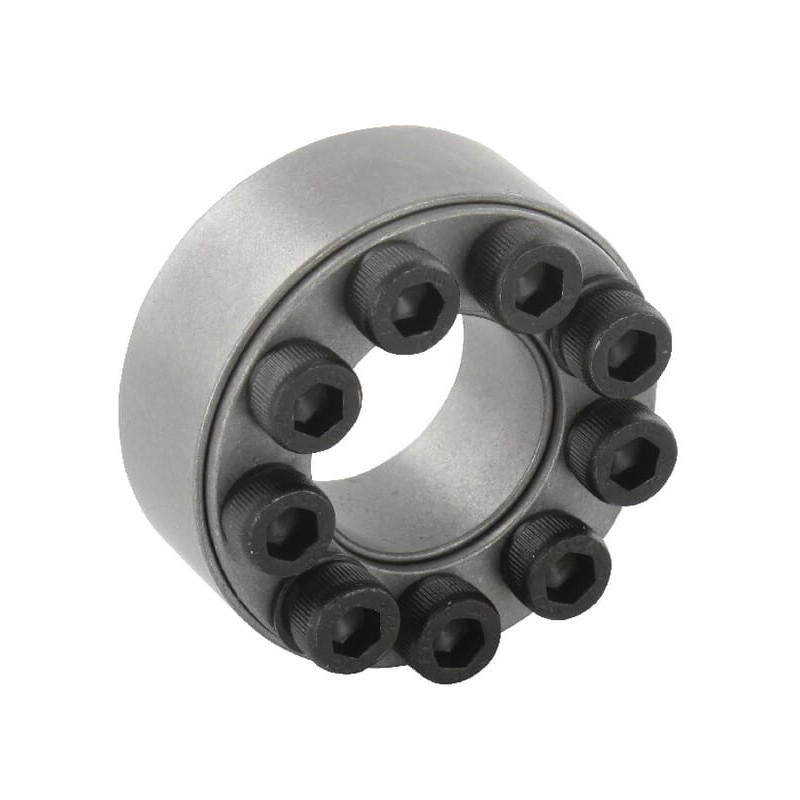

      Locking assembly - RFN701280X120
      Locking assembly - RFN701280X120
      Locking assembly - RFN701280X120
      Locking assembly - RFN701280X120
      Locking assembly - RFN701280X120

      Locking assembly - RFN701280X120

      Review (0)
      zł802.51
      Tax Included
      Return policy:14
      Locking assembly - RFN701280X120 - Application: Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Locking assembly - RFN701280X120

      Reference number: RFN701280X120.

      Product parameters:

      • Application: Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      • Benefits: - Krótki czas montażu||- Niższe koszty obróbki
      • Consists of: - 2 conical half clamps- Outer ring- Inner ring- Pins, - 2 stożkowe połówki obejm||- Pierścień zewnętrzny||- Pierścień wewnętrzny||- Sworzeń
      • D1 dimensions: 80
      • Dg (Clamping thread): M10 x 25
      • dw solid shaft diameter: -mm
      • F ax (Transmissible axial force): 154
      • l2.: -mm
      • L4: -mm
      • Length: 39.5, 39.5mm
      • Length L1: 28
      • Length L3: 24
      • Minimum required outer hub diameter at Rp0,2-200 N/mm²: 190mm
      • Minimum required outer hub diameter at Rp0,2-300 N/mm²: 162mm
      • Minimum required outer hub diameter at Rp0,2-400 N/mm²: 150mm
      • Number of bolts: 14
      • Outside diameter: 120mm
      • pN (Hub pressure at given TA): 142N/mm²
      • pW (Shaft pressure at given TA): 213N/mm²
      • Specyfikacje: - Połączenie piasty z osią bez klina||- Bez osłabienia osi||- Idealne przy wysokiej liczbie obrotów ||- Łatwy montaż/demontaż||- Dokładne centrowanie
      • T (Transmissible tork at given TA): 6156N·m
      • TA (Locking torque): 83N·m
      • Technical information: - Tolerancja wału między h8 a h9||- Tolerancja piasty między H8 a H9||- Szorstkość materiału
      • Tmax (Maximum transmissible torque: 7700N·m
      • Wrench size X: -mm
      Ringfeder
      RFN701280X120

      Data sheet

      Length
      39.5
      39.5mm
      Designed for
      Połączenie osi z piastą||- Koła pasowe wieloklinowe||- Koła łańcuchowe||- Łopatka wentylatora
      Technical information
      - Tolerancja wału między h8 a h9||- Tolerancja piasty między H8 a H9||- Szorstkość materiału
      Consists of
      - 2 conical half clamps- Outer ring- Inner ring- Pins
      - 2 stożkowe połówki obejm||- Pierścień zewnętrzny||- Pierścień wewnętrzny||- Sworzeń
      Outside diameter
      120mm
      Specyfikacje
      - Połączenie piasty z osią bez klina||- Bez osłabienia osi||- Idealne przy wysokiej liczbie obrotów ||- Łatwy montaż/demontaż||- Dokładne centrowanie
      Benefits
      - Krótki czas montażu||- Niższe koszty obróbki
      Outside diameter axial bearing
      80
      Length L1
      28
      l2.
      -mm
      Length L3
      24
      Height mountingplate
      6156N·m
      Number_of_bolts
      14
      Distance underside to center 2nd shaft
      -mm
      PN (bar)
      142N/mm²
      l4
      -mm
      Dg (Clamping thread)
      M10 x 25
      F ax (Transmissible axial force)
      154
      Minimum required outer hub diameter at Rp0,2-200 N/mm²
      190mm
      Minimum required outer hub diameter at Rp0,2-400 N/mm²
      150mm
      Minimum required outer hub diameter at Rp0,2-300 N/mm²
      162mm
      TA (Locking torque)
      83N·m
      Tmax (Maximum transmissible torque
      7700N·m
      dw solid shaft diameter
      -mm
      pW (Shaft pressure at given TA)
      213N/mm²
