Data sheet

Width

36
36mm

Height

90
90mm

Long description

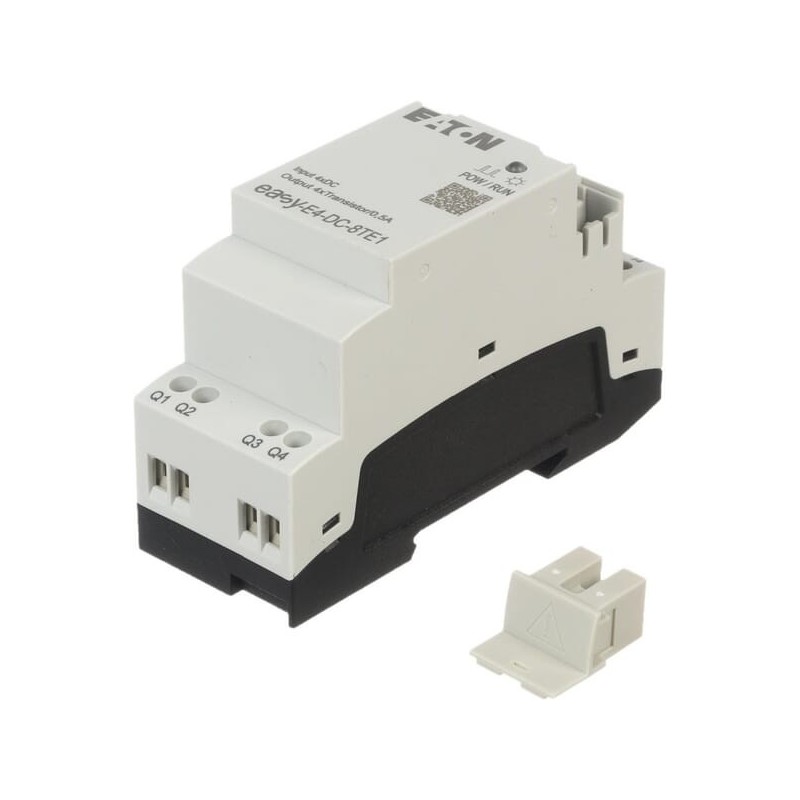

EasyE4 to kompaktowy przekaźnik sterowniczy. Umożliwia wydajne, elastyczne i łatwe wdrażanie systemów sterowniczych. Ten przekaźnik sterowniczy jest idealny do zastosowania w przemyśle i budownictwie, dzięki elastycznym rozszerzeniom, obejmującym maksymalnie 11 modułów, maksymalnie 188 wejść/wyjść oraz szerokiemu zakresowi napięcia. Oprogramowanie do programowania easySoft jest dostarczane w standardzie wraz z czterema językami programowania, w tym funkcją blokowania schematu (FBD) i tekstem strukturalnym (ST).

Szczegóły produktu

- Maksymalnie 11 lokalnych modułów rozszerzających na jednostkę bazową.||- 188 dostępnych wejść i wyjść w jednym systemie easyE4.||- Szeroki zakres napięcia (DC, AC i UC) ||- Zintegrowany interfejs Ethernet dla szerokiego zakresu opcji komunikacji.||- Środowisko programowania z 4 językami programowania (ST, FBD, LD, EDP).||- Posiada wyświetlacz LCD||- Podświetlenie w 3 kolorach: białym, czerwonym i zielonym.||- Podświetlenie z 3 ustawieniami ściemniacza.||- Wejścia do obsługi przerwań.||- Wbudowana obsługa Ethernet i zintegrowany serwer sieciowy.||- Wbudowane gniazdo karty microSD.

Depth

58
58mm

Zalety

- Moduły z różnymi zasilaczami sieciowymi mogą być używane przez siebie nawzajem.||- Łatwy do programowania dzięki oprogramowaniu easySoft 7 na samym przekaźniku.||- Funkcja przerywania umożliwia szybkie rozpoznanie zdarzeń i krótki czas reakcji.||- Synchronizacja DCF77 oraz usługi Ethernet umożliwiają uzyskanie dokładnych wskazań daty i godziny.||- Opcja dodania własnego logo podczas uruchamiania.

Power consumtion

1
1VA

Insulation class

20
20

Manufacturer Product ID

197219

Suitable for safety functions

Nie
No

Voltage type of supply voltage

DC
DC

SIL according to IEC 61508

None
None

Appendant operation agent (Ex ia)

Nie
No

Appendant operation agent (Ex ib)

Nie
No

Basic device

Nie
No

Expandable

Tak
Yes

Expansion device

Tak
Yes

Explosion safety category for dust

Brak
None

Explosion safety category for gas

Brak
None

Front built in possible

Tak
Yes

IO link master

Nie
No

Number of analogue inputs

Number of digital inputs

4
4

Number of digital outputs

4
4

Number of HW-interfaces industrial Ethernet

Rack-assembly possible

Nie
No

Radio standard Bluetooth

Nie
No

Radio standard GPRS

Nie
No

Radio standard GSM

Nie
No

Radio standard UMTS

Nie
No

Radio standard WLAN 802.11

Nie
No

Rail mounting possible

Tak
Yes

Redundancy

Nie
No

Supply voltage DC

20.4-28.8
20.4-28.8V

Supporting protocol for ASI

Nie
No

Supporting protocol for AS-Interface Safety at Work

Nie
No

Supporting protocol for CAN

Nie
No

Supporting protocol for Data-Highway

Nie
No

Supporting protocol for DeviceNet

Nie
No

Supporting protocol for DeviceNet Safety

Nie
No

Supporting protocol for EtherNet/IP

Nie
No

Supporting protocol for Foundation Fieldbus

Nie
No

Supporting protocol for INTERBUS

Nie
No

Supporting protocol for INTERBUS-Safety

Nie
No

Supporting protocol for KNX

Nie
No

Supporting protocol for LON

Nie
No

Supporting protocol for Modbus

Tak
Yes

Supporting protocol for other bus systems

Nie
No

Supporting protocol for PROFIBUS

Nie
No

Supporting protocol for PROFINET CBA

Nie
No

Supporting protocol for PROFINET IO

Nie
No

Supporting protocol for PROFIsafe

Nie
No

Supporting protocol for SafetyBUS p

Nie
No

Supporting protocol for SERCOS

Nie
No

Supporting protocol for SUCONET

Nie
No

Supporting protocol for TCP/IP

Tak
Yes

Switching current

0,5A
0.5

Wall mounting/direct mounting

Tak
Yes

With display

Nie
No

With optical interface

Nie
No

With relay output

Nie
No

With time switch clock

Nie
No

Supply voltage AC 50 Hz

0-0
0.0-0.0V

Supply voltage AC 60 Hz

0-0
0.0-0.0V

Performance level acc. EN ISO 13849-1

Nie dotyczy
n/a

Number of analogue outputs

Number of HW-interfaces RS-485

Number of HW-interfaces other

Certified for UL hazardous location class I

Tak
Yes

Certified for UL hazardous location class II

Nie
No

Certified for UL hazardous location class III

Nie
No

Certified for UL hazardous location division 1

Nie
No

Certified for UL hazardous location division 2

Tak
Yes

Certified for UL hazardous location group A (acetylene)

Tak
Yes

Certified for UL hazardous location group B (hydrogen)

Nie
No

Certified for UL hazardous location group C (ethylene)

Tak
Yes

Certified for UL hazardous location group D (propane)

Tak
Yes

Certified for UL hazardous location group E (metal dusts)

Nie
No

Certified for UL hazardous location group F (carbonaceous dusts)

Nie
No

Certified for UL hazardous location group G (non-conductive dusts)

Nie
No

Supporting protocol for EtherCAT

Nie
No

Number of HW-interfaces RS-232

Number of HW-interfaces serial TTY

Number of HW-interfaces parallel

Number of HW-interfaces RS-422

Number of HW-interfaces USB

Number of HW-interfaces wireless

Number of interfaces PROFINET
