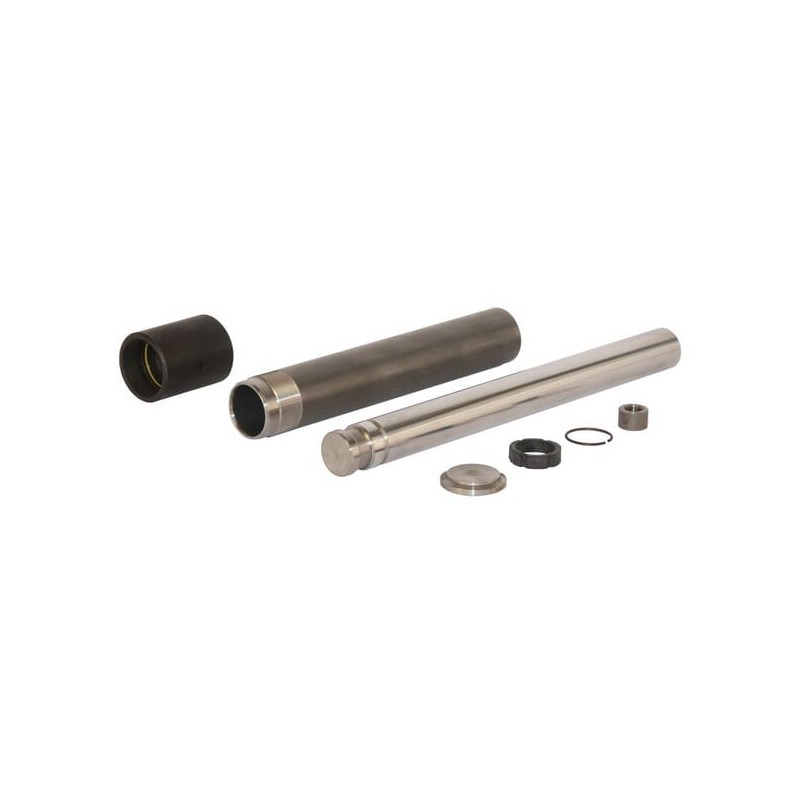

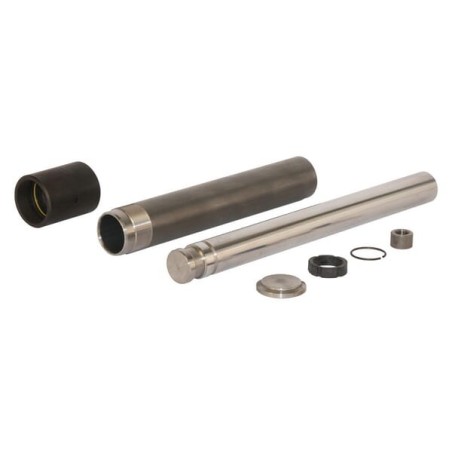

      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280
      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280
      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280

      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280

      Review (0)
      zł238.24
      Tax Included
      Return policy:14
      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280 - Application: Do it yourself; Cylinder center to oil connection end distance: 39.5, 39,5mm.
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Cylinder S/A-DIY EPL30-280, Saturn - EPL30280

      Reference number: EPL30280.

      Product parameters:

      • Application: Do it yourself
      • Cylinder center to oil connection end distance: 39.5, 39,5mm
      • Cylinder end to rod end distance: 76, 76mm
      • Cylinder head length: 75, 75mm
      • Cylinder head outside diameter: 60, 60mm
      • Cylinder material: Steel S355, Stal S355
      • Cylinder material tolerance class code: H10
      • Head nut material: Cast iron, Żeliwo
      • Kategoria zastosowania: Do samodzielnego montażu
      • Material guide ring: Plastic, Tworzywo sztuczne
      • Max pressure peak: 250, 250BAR
      • Min. length: 437
      • Mounting: 1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dn
      • Mounting thread diameter - rod connection: 3/8, 3/8cal
      • Mounting type - cylinder side connection: No mounting
      • Mounting type - rod side connection: No mounting
      • Nominal pressure: 200, 200BAR
      • Oil connection centre to cylinder end distance - cylinder side: 23, 23mm
      • Oil connection material: Steel, Stal
      • Outside diameter: 1-25/32, 45mm
      • Rod diameter: 30, 30mm
      • Rod material: Steel 20MnV6, Stal 20MnV6
      • Rod surface roughness: 0.2, 0,2µm
      • Rod surface treatment: Chromated, Chromianowana
      • Stroke: 280, 280mm
      • Szczegóły produktu: - Unikalna, innowacyjna konstrukcja||- Pomalowany farbą podkładową||- Wysoka niezawodność dzięki innowacyjnej specjalnej blokadzie tłoka||- Mechaniczna blokada głowicy cylindrów wi
      • Typ mocowania - strona cylindra: Brak elementu montażowego
      • Typ mocowania - strona tłoczyska: Brak elementu montażowego
      • Zalety: - Cylinder można ustawić na dowolnie wybraną długość.||- Prosty montaż
      • Zawiera: - Kompletny zestaw do samodzielnego montażu||- Instrukcja montażu||- Bez mocowań||- Pakowane w kartonową tubę
      Kramp
      EPL30280

      Data sheet

      Outside diameter
      1-25/32
      45
      45mm
      Designed for
      Do it yourself
      Szczegóły produktu
      - Unikalna, innowacyjna konstrukcja||- Pomalowany farbą podkładową||- Wysoka niezawodność dzięki innowacyjnej specjalnej blokadzie tłoka||- Mechaniczna blokada głowicy cylindrów wielokrotnego użytku||- Maksymalne ciśnienie robocze zależy od maksymalnego obciążenia wyboczeniowego||- Maksymalne obciążenie wyboczeniowe, patrz specyfikacja siłownika||- Maksymalne obciążenie promieniowe: 10% siły osiowej||- Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46||- Czystość medium: ISO4406 22/20/17 lub NAS 9
      Max working pressure
      250
      250BAR
      Zalety
      - Cylinder można ustawić na dowolnie wybraną długość.||- Prosty montaż
      Application category
      Do samodzielnego montażu
      Zawiera
      - Kompletny zestaw do samodzielnego montażu||- Instrukcja montażu||- Bez mocowań||- Pakowane w kartonową tubę
      Stroke
      280
      280mm
      Typ mocowania - strona cylindra
      Brak elementu montażowego
      Mounting thread diameter - rod connection
      3/8
      3/8cal
      Nominal pressure
      200
      200BAR
      Typ mocowania - strona tłoczyska
      Brak elementu montażowego
      Min. length
      437
      Mounting type - rod side connection
      No mounting
      Mounting type - cylinder side connection
      No mounting
      Rod diameter
      30
      30mm
      Cylinder head length
      75
      75mm
      Rod material
      Stal 20MnV6
      Steel 20MnV6
      Cylinder material
      Stal S355
      Steel S355
      Mounting

      1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dno cylindra do rury cylindra, a złączkę przez wywiercony otwór. 4. Dokładnie naoliwić tłoki, obejmy, pierścień samouszczelniający i nakrętkę głowicową na powierzchniach stykowych. 5. Wprowadzić tłoczysko z tłokiem do rury cylindra. 6. Przykręcić nakrętkę głowicową do rury cylindra i mocno dokręcić.
      Cylinder head outside diameter
      60
      60mm
      Oil connection centre to cylinder end distance - cylinder side
      23
      23mm
      Cylinder end to rod end distance
      76
      76mm
      Rod surface treatment
      Chromated
      Chromianowana
      Cylinder material tolerance class code
      H10
      H10
      Piston surface roughness range
      0,2µm
      0.2
      Head nut material
      Cast iron
      Żeliwo
      Oil connection material
      Stal
      Steel
      Cylinder center to oil connection end distance
      39,5mm
      39.5
      Material guide ring
      Plastic
      Tworzywo sztuczne
