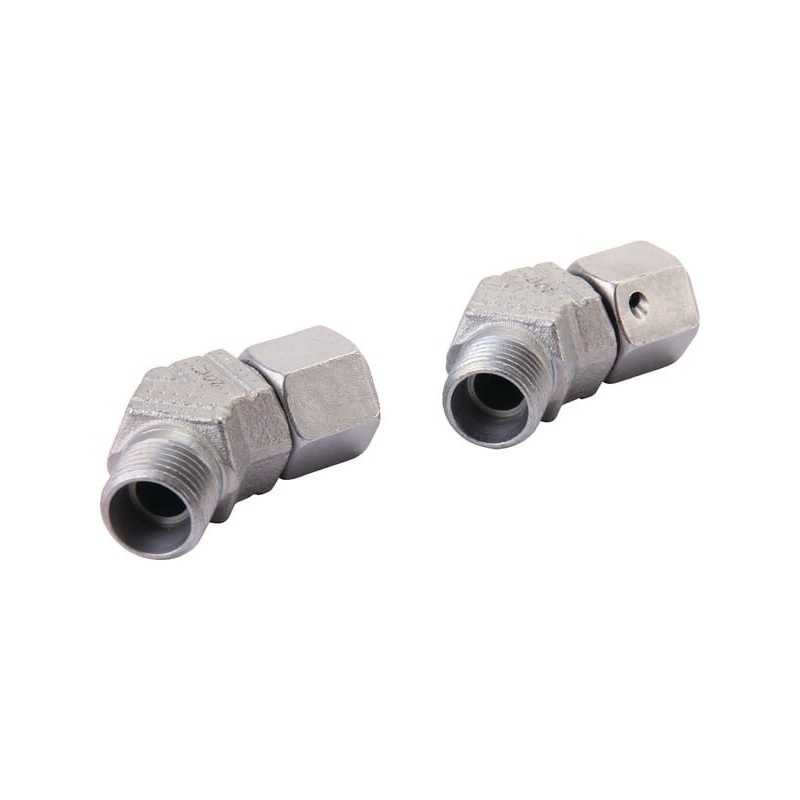

      Cutting ring connector 22L , 45 stopni - EVSD22L
      Cutting ring connector 22L , 45 stopni - EVSD22L
      Cutting ring connector 22L , 45 stopni - EVSD22L
      Cutting ring connector 22L , 45 stopni - EVSD22L
      Cutting ring connector 22L , 45 stopni - EVSD22L

      Cutting ring connector 22L , 45 stopni - EVSD22L

      Review (0)
      zł107.64
      Tax Included
      Return policy:14
      Cutting ring connector 22L, 45 stopni - EVSD22L - Cone angle side 1: 24, 24°; Cone angle side 2: 24, 24°.
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Cutting ring connector 22L , 45 stopni - EVSD22L

      Reference number: EVSD22L.

      Product parameters:

      • Cone angle side 1: 24, 24°
      • Cone angle side 2: 24, 24°
      • Connection 1, thread diameter: M30
      • Connection 1, thread pitch: 2.00
      • Connection 1, thread type: Metric
      • Connection 1, type: Cutting ring
      • Connection 1, type - male/female: Male
      • Connection 2, centre to end distance: 30, 30mm
      • Connection 2, hex size: 27.0mm
      • Connection 2, thread diameter: M30
      • Connection 2, thread pitch: 2.00
      • Connection 2, thread type: Metric
      • Connection 2, type: Swivel nut
      • Connection 2, type - male/female: Female
      • Connection 2, wrench/spanner size: 27.0
      • Connection centre to insert distance: 22,5mm
      • Connection no 1 center to end distance: 38.5, 38,5mm
      • Connection no 1 diameter: 22, 22mm
      • Connection no 1 length: 22.5
      • Connection no 1 thread diameter: M30
      • Connection no 1 type - male/female: Męskie
      • Connection no 1 wrench size: 36.0, 36.0mm
      • Connection no. 2 diameter: 22, 22mm
      • DIN standard: 2401 | 2353, 2401|2353
      • Inside diameter side 1: 19mm
      • Inside diameter side 2: 17mm
      • Length: 22,5mm
      • Max pressure peak: 160, 160BAR
      • Series connection 1: 22L
      • Shape: Elbow 45°, Kolanko 45°
      • Skok gwintu przyłącza nr 1: 2.00mm
      • Skok gwintu przyłącza nr 2: 2.00mm
      • Średnica gwintu przyłącza nr 2: M30
      • Szczegóły produktu: - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      • Total length: 22,5mm
      • Typ gwintu przyłącza nr 1: Metryczny
      • Typ gwintu przyłącza nr 2: Metryczny
      • Typ przyłącza nr 1: Pierścień zacinający
      • Typ przyłącza nr 2: Nakrętka obrotowa
      • Typ złącza nr 2 - męskie/żeńskie: Żeńskie
      • Zalety: - Ograniczone ryzyko wycieku
      • Zawiera: - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Voss
      EVSD22L
      100 Items

      Data sheet

      Length
      22,5mm
      22.5
      Total length
      22,5mm
      22.5
      Shape
      Elbow 45°
      Kolanko 45°
      DIN standard
      2401 | 2353
      2401|2353
      Typ przyłącza nr 1
      Pierścień zacinający
      Szczegóły produktu
      - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      Max working pressure
      160
      160BAR
      Zalety
      - Ograniczone ryzyko wycieku
      Connection no 1 type - male/female
      Męskie
      Typ gwintu przyłącza nr 1
      Metryczny
      Typ przyłącza nr 2
      Nakrętka obrotowa
      Typ złącza nr 2 - męskie/żeńskie
      Żeńskie
      Średnica gwintu przyłącza nr 2
      M30
      Typ gwintu przyłącza nr 2
      Metryczny
      Connection no 1 wrench size
      36.0
      36.0mm
      Connection no. 2 diameter
      22
      22mm
      Connection no 1 diameter
      22
      22mm
      Zawiera
      - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Skok gwintu przyłącza nr 1
      2.00mm
      Connection 2, hex size
      27.0mm
      Seal
      Connection no 1 length
      22.5
      Skok gwintu przyłącza nr 2
      2.00mm
      Connection 2, centre to end distance
      30
      30mm
      Connection centre to insert distance
      22,5mm
      22.5
      Connection no 1 center to end distance
      38,5mm
      38.5
      Series connection 1
      22L
      22L
      Connection no 1 thread diameter
      M30
      Cone angle side 1
      24
      24°
      Cone angle side 2
      24
      24°
      Inside diameter side 2
      17
      17mm
      Inside diameter side 1
      19
      19mm
      Connection 1, type
      Cutting ring
      Connection 1, type - male/female
      Male
      Male | Female
      Connection 1, thread diameter
      M30
      Connection 1, thread type
      Metric
      Connection 2, type
      Swivel nut
      Connection 2, type - male/female
      Female
      Connection 2, thread diameter
      M30
      Connection 2, thread type
      Metric
      Connection 1, thread pitch
      2.00
      Connection 2, wrench/spanner size
      27.0
      Connection 2, thread pitch
      2.00
