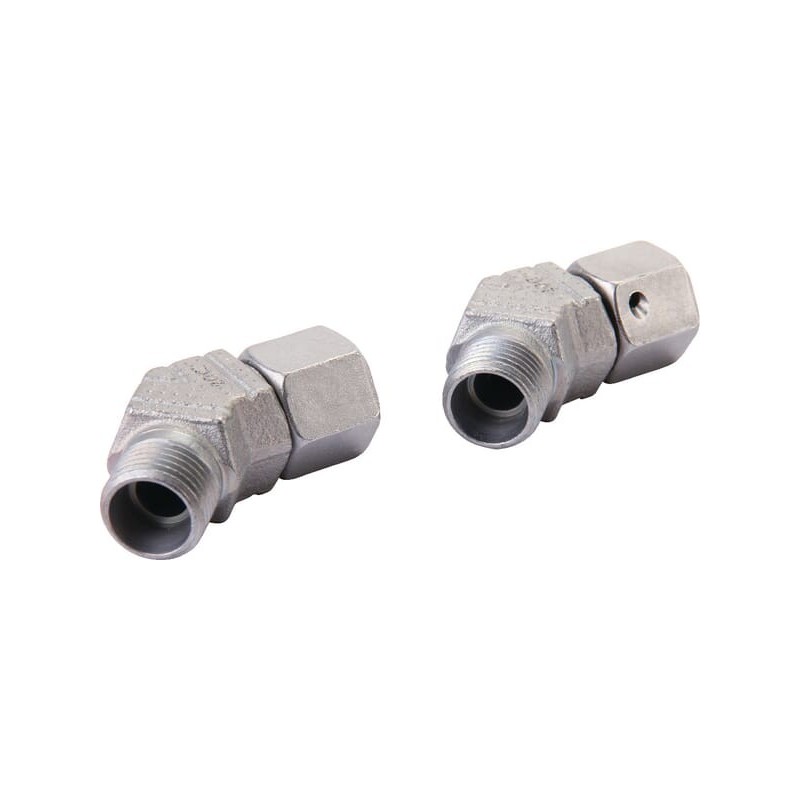

      Cutting ring connector 8S , 45 stopni - EVSD8S
      Cutting ring connector 8S , 45 stopni - EVSD8S
      Cutting ring connector 8S , 45 stopni - EVSD8S
      Cutting ring connector 8S , 45 stopni - EVSD8S
      Cutting ring connector 8S , 45 stopni - EVSD8S

      Cutting ring connector 8S , 45 stopni - EVSD8S

      Review (0)
      zł83.06
      Tax Included
      Return policy:14
      Cutting ring connector 8S, 45 stopni - EVSD8S - Cone angle side 1: 24, 24°; Cone angle side 2: 24, 24°.
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Cutting ring connector 8S , 45 stopni - EVSD8S

      Reference number: EVSD8S.

      Product parameters:

      • Cone angle side 1: 24, 24°
      • Cone angle side 2: 24, 24°
      • Connection 1, thread diameter: M16
      • Connection 1, thread pitch: 1.50
      • Connection 1, thread type: Metric
      • Connection 1, type: Cutting ring
      • Connection 1, type - male/female: Male
      • Connection 2, centre to end distance: 23, 23mm
      • Connection 2, hex size: 19.0mm
      • Connection 2, thread diameter: M16
      • Connection 2, thread pitch: 1.50
      • Connection 2, thread type: Metric
      • Connection 2, type: Swivel nut
      • Connection 2, type - male/female: Female
      • Connection 2, wrench/spanner size: 19.0
      • Connection centre to insert distance: 16, 16mm
      • Connection no 1 center to end distance: 27.5, 27,5mm
      • Connection no 1 diameter: 8, 8mm
      • Connection no 1 length: 16, 16mm
      • Connection no 1 thread diameter: M16
      • Connection no 1 type - male/female: Męskie
      • Connection no 1 wrench size: 19.0, 19.0mm
      • Connection no. 2 diameter: 8, 8mm
      • DIN standard: 2401 | 2353, 2401|2353
      • Inside diameter side 1: 5, 5mm
      • Inside diameter side 2: 4, 4mm
      • Length: 16, 16mm
      • Max pressure peak: 630, 630BAR
      • Series connection 1: 8S
      • Shape: Elbow 45°, Kolanko 45°
      • Skok gwintu przyłącza nr 1: 1.50mm
      • Skok gwintu przyłącza nr 2: 1.50mm
      • Średnica gwintu przyłącza nr 2: M16
      • Szczegóły produktu: - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      • Total length: 16, 16mm
      • Typ gwintu przyłącza nr 1: Metryczny
      • Typ gwintu przyłącza nr 2: Metryczny
      • Typ przyłącza nr 1: Pierścień zacinający
      • Typ przyłącza nr 2: Nakrętka obrotowa
      • Typ złącza nr 2 - męskie/żeńskie: Żeńskie
      • Zalety: - Ograniczone ryzyko wycieku
      • Zawiera: - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Voss
      EVSD8S

      Data sheet

      Length
      16
      16mm
      Total length
      16
      16mm
      Shape
      Elbow 45°
      Kolanko 45°
      DIN standard
      2401 | 2353
      2401|2353
      Typ przyłącza nr 1
      Pierścień zacinający
      Szczegóły produktu
      - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      Max working pressure
      630
      630BAR
      Zalety
      - Ograniczone ryzyko wycieku
      Connection no 1 type - male/female
      Męskie
      Typ gwintu przyłącza nr 1
      Metryczny
      Typ przyłącza nr 2
      Nakrętka obrotowa
      Typ złącza nr 2 - męskie/żeńskie
      Żeńskie
      Średnica gwintu przyłącza nr 2
      M16
      Typ gwintu przyłącza nr 2
      Metryczny
      Connection no 1 wrench size
      19.0
      19.0mm
      Connection no. 2 diameter
      8
      8mm
      Connection no 1 diameter
      8
      8mm
      Zawiera
      - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Skok gwintu przyłącza nr 1
      1.50mm
      Connection 2, hex size
      19.0mm
      Seal
      Connection no 1 length
      16
      16mm
      Skok gwintu przyłącza nr 2
      1.50mm
      Connection 2, centre to end distance
      23
      23mm
      Connection centre to insert distance
      16
      16mm
      Connection no 1 center to end distance
      27,5mm
      27.5
      Series connection 1
      8S
      8S
      Connection no 1 thread diameter
      M16
      Cone angle side 1
      24
      24°
      Cone angle side 2
      24
      24°
      Inside diameter side 2
      4
      4mm
      Inside diameter side 1
      5
      5mm
      Connection 1, type
      Cutting ring
      Connection 1, type - male/female
      Male
      Male | Female
      Connection 1, thread diameter
      M16
      Connection 1, thread type
      Metric
      Connection 2, type
      Swivel nut
      Connection 2, type - male/female
      Female
      Connection 2, thread diameter
      M16
      Connection 2, thread type
      Metric
      Connection 1, thread pitch
      1.50
      Connection 2, wrench/spanner size
      19.0
      Connection 2, thread pitch
      1.50
