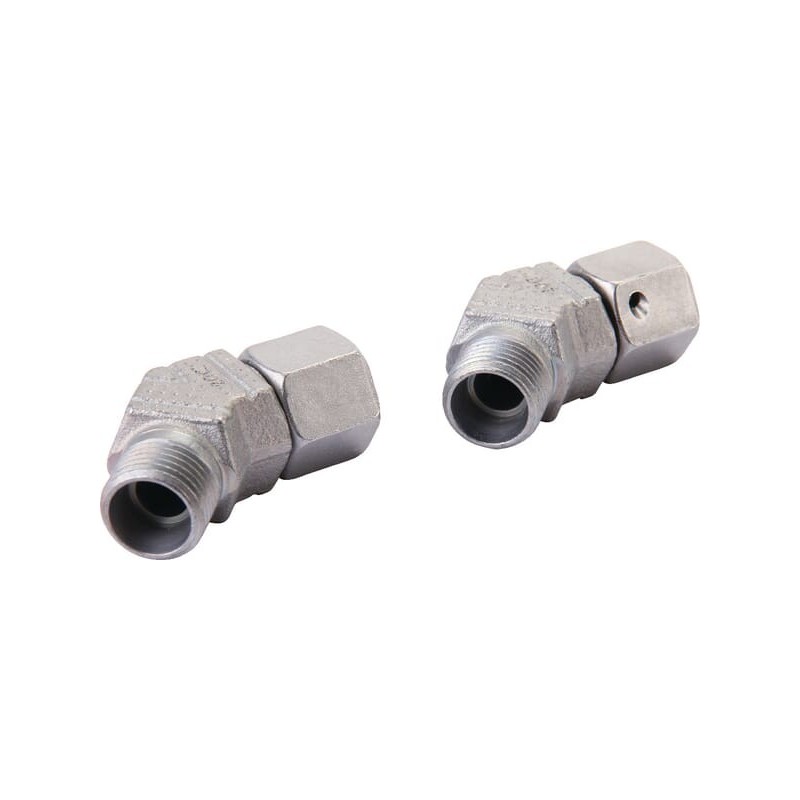

      Cutting ring connector 12S , 45 stopni - EVSD12S
      Cutting ring connector 12S , 45 stopni - EVSD12S
      Cutting ring connector 12S , 45 stopni - EVSD12S
      Cutting ring connector 12S , 45 stopni - EVSD12S
      Cutting ring connector 12S , 45 stopni - EVSD12S

      Cutting ring connector 12S , 45 stopni - EVSD12S

      Review (0)
      zł85.90
      Tax Included
      Return policy:14
      Cutting ring connector 12S, 45 stopni - EVSD12S - Cone angle side 1: 24, 24°; Cone angle side 2: 24, 24°.
      Quantity :
      • Polityka bezpieczeństwaPolityka bezpieczeństwa
      • Zasady dostawyZasady dostawy
      • Zasady zwrotuZasady zwrotu

      Cutting ring connector 12S , 45 stopni - EVSD12S

      Reference number: EVSD12S.

      Product parameters:

      • Cone angle side 1: 24, 24°
      • Cone angle side 2: 24, 24°
      • Connection 1, thread diameter: M20
      • Connection 1, thread pitch: 1.50
      • Connection 1, thread type: Metric
      • Connection 1, type: Cutting ring
      • Connection 1, type - male/female: Male
      • Connection 2, centre to end distance: 24.5, 24,5mm
      • Connection 2, hex size: 19.0mm
      • Connection 2, thread diameter: M20
      • Connection 2, thread pitch: 1.50
      • Connection 2, thread type: Metric
      • Connection 2, type: Swivel nut
      • Connection 2, type - male/female: Female
      • Connection 2, wrench/spanner size: 19.0
      • Connection centre to insert distance: 17, 17mm
      • Connection no 1 center to end distance: 31, 31mm
      • Connection no 1 diameter: 12, 12mm
      • Connection no 1 length: 17, 17mm
      • Connection no 1 thread diameter: M20
      • Connection no 1 type - male/female: Męskie
      • Connection no 1 wrench size: 24.0, 24.0mm
      • Connection no. 2 diameter: 12, 12mm
      • DIN standard: 2401 | 2353, 2401|2353
      • Inside diameter side 1: 8, 8mm
      • Inside diameter side 2: 8, 8mm
      • Length: 17, 17mm
      • Max pressure peak: 630, 630BAR
      • Series connection 1: 12S
      • Shape: Elbow 45°, Kolanko 45°
      • Skok gwintu przyłącza nr 1: 1.50mm
      • Skok gwintu przyłącza nr 2: 1.50mm
      • Średnica gwintu przyłącza nr 2: M20
      • Szczegóły produktu: - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      • Total length: 17, 17mm
      • Typ gwintu przyłącza nr 1: Metryczny
      • Typ gwintu przyłącza nr 2: Metryczny
      • Typ przyłącza nr 1: Pierścień zacinający
      • Typ przyłącza nr 2: Nakrętka obrotowa
      • Typ złącza nr 2 - męskie/żeńskie: Żeńskie
      • Zalety: - Ograniczone ryzyko wycieku
      • Zawiera: - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Voss
      EVSD12S

      Data sheet

      Length
      17
      17mm
      Total length
      17
      17mm
      Shape
      Elbow 45°
      Kolanko 45°
      DIN standard
      2401 | 2353
      2401|2353
      Typ przyłącza nr 1
      Pierścień zacinający
      Szczegóły produktu
      - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
      Max working pressure
      630
      630BAR
      Zalety
      - Ograniczone ryzyko wycieku
      Connection no 1 type - male/female
      Męskie
      Typ gwintu przyłącza nr 1
      Metryczny
      Typ przyłącza nr 2
      Nakrętka obrotowa
      Typ złącza nr 2 - męskie/żeńskie
      Żeńskie
      Średnica gwintu przyłącza nr 2
      M20
      Typ gwintu przyłącza nr 2
      Metryczny
      Connection no 1 wrench size
      24.0
      24.0mm
      Connection no. 2 diameter
      12
      12mm
      Connection no 1 diameter
      12
      12mm
      Zawiera
      - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
      Skok gwintu przyłącza nr 1
      1.50mm
      Connection 2, hex size
      19.0mm
      Seal
      Connection no 1 length
      17
      17mm
      Skok gwintu przyłącza nr 2
      1.50mm
      Connection 2, centre to end distance
      24,5mm
      24.5
      Connection centre to insert distance
      17
      17mm
      Connection no 1 center to end distance
      31
      31mm
      Series connection 1
      12S
      12S
      Connection no 1 thread diameter
      M20
      Cone angle side 1
      24
      24°
      Cone angle side 2
      24
      24°
      Inside diameter side 2
      8
      8mm
      Inside diameter side 1
      8
      8mm
      Connection 1, type
      Cutting ring
      Connection 1, type - male/female
      Male
      Male | Female
      Connection 1, thread diameter
      M20
      Connection 1, thread type
      Metric
      Connection 2, type
      Swivel nut
      Connection 2, type - male/female
      Female
      Connection 2, thread diameter
      M20
      Connection 2, thread type
      Metric
      Connection 1, thread pitch
      1.50
      Connection 2, wrench/spanner size
      19.0
      Connection 2, thread pitch
      1.50
