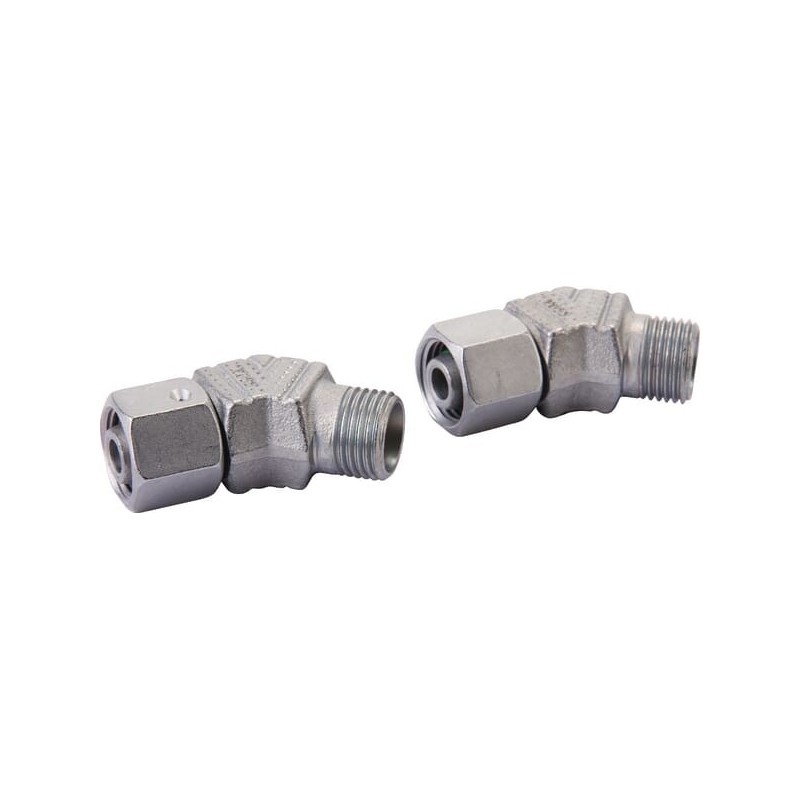

Cutting ring connector 10L , 45 stopni - EVSD10L

Reference number: EVSD10L.

Product parameters:

• Cone angle side 1: 24, 24°
• Cone angle side 2: 24, 24°
• Connection 1, thread diameter: M16
• Connection 1, thread pitch: 1.50
• Connection 1, thread type: Metric
• Connection 1, type: Cutting ring
• Connection 1, type - male/female: Male
• Connection 2, hex size: 19.0mm
• Connection 2, thread diameter: M16
• Connection 2, thread pitch: 1.50
• Connection 2, thread type: Metric
• Connection 2, type: Swivel nut
• Connection 2, type - male/female: Female
• Connection 2, wrench/spanner size: 19.0
• Connection no 1 center to end distance: 29, 29mm
• Connection no 1 diameter: 10, 10mm
• Connection no 1 thread diameter: M16
• Connection no 1 type - male/female: Męskie
• Connection no 1 wrench size: 19.0, 19.0mm
• Connection no. 2 diameter: 10, 10mm
• DIN standard: 2401 | 2353, 2401|2353
• Max pressure peak: 500, 500BAR
• Series connection 1: 10L
• Shape: Elbow 45°, Kolanko 45°
• Skok gwintu przyłącza nr 1: 1.50mm
• Skok gwintu przyłącza nr 2: 1.50mm
• Średnica gwintu przyłącza nr 2: M16
• Szczegóły produktu: - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
• Typ gwintu przyłącza nr 1: Metryczny
• Typ gwintu przyłącza nr 2: Metryczny
• Typ przyłącza nr 1: Pierścień zacinający
• Typ przyłącza nr 2: Nakrętka obrotowa
• Typ złącza nr 2 - męskie/żeńskie: Żeńskie
• Zalety: - Ograniczone ryzyko wycieku
• Zawiera: - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
