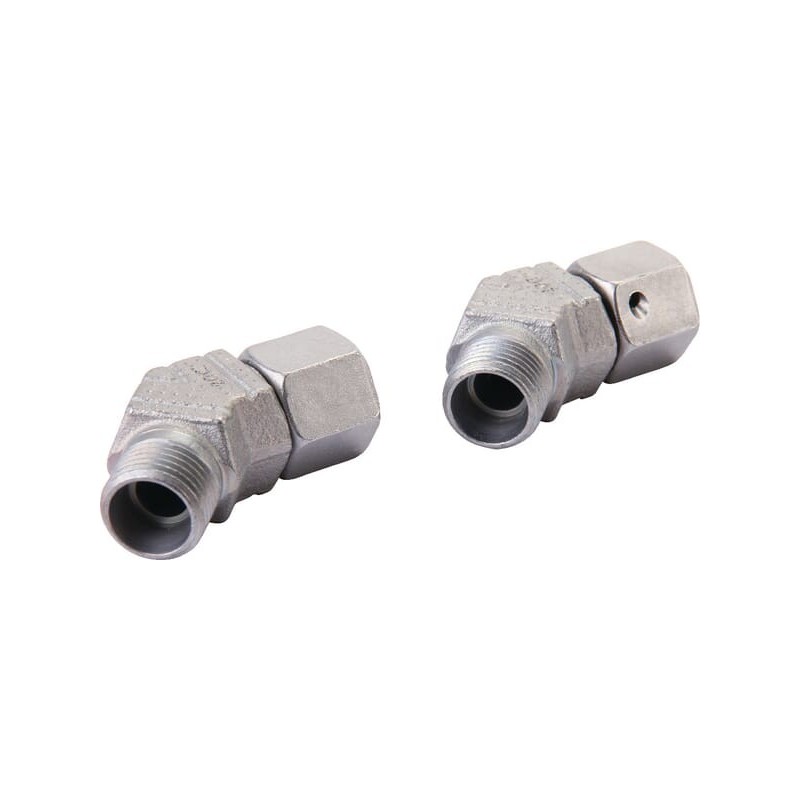

Cutting ring connector 14S , 45 stopni - EVSD14S

Reference number: EVSD14S.

Product parameters:

• Cone angle side 1: 24, 24°
• Cone angle side 2: 24, 24°
• Connection 1, thread diameter: M22
• Connection 1, thread pitch: 1.50
• Connection 1, thread type: Metric
• Connection 1, type: Cutting ring
• Connection 1, type - male/female: Male
• Connection 2, centre to end distance: 25, 25mm
• Connection 2, hex size: 19.0mm
• Connection 2, thread diameter: M22
• Connection 2, thread pitch: 1.50
• Connection 2, thread type: Metric
• Connection 2, type: Swivel nut
• Connection 2, type - male/female: Female
• Connection 2, wrench/spanner size: 19.0
• Connection centre to insert distance: 17, 17mm
• Connection no 1 center to end distance: 35, 35mm
• Connection no 1 diameter: 14, 14mm
• Connection no 1 length: 17, 17mm
• Connection no 1 thread diameter: M22
• Connection no 1 type - male/female: Męskie
• Connection no 1 wrench size: 27.0, 27.0mm
• Connection no. 2 diameter: 14, 14mm
• DIN standard: 2401 | 2353, 2401|2353
• Inside diameter side 1: 10, 10mm
• Inside diameter side 2: 9, 9mm
• Length: 17, 17mm
• Max pressure peak: 630, 630BAR
• Series connection 1: 14S
• Shape: Elbow 45°, Kolanko 45°
• Skok gwintu przyłącza nr 1: 1.50mm
• Skok gwintu przyłącza nr 2: 1.50mm
• Średnica gwintu przyłącza nr 2: M22
• Szczegóły produktu: - Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Do bezpośredniego połączenia z metryczną nakrętką węża lub wstępnie zmontowanym złączem||- Duża odporność na korozję
• Total length: 17, 17mm
• Typ gwintu przyłącza nr 1: Metryczny
• Typ gwintu przyłącza nr 2: Metryczny
• Typ przyłącza nr 1: Pierścień zacinający
• Typ przyłącza nr 2: Nakrętka obrotowa
• Typ złącza nr 2 - męskie/żeńskie: Żeńskie
• Zalety: - Ograniczone ryzyko wycieku
• Zawiera: - Korpus||- Wstępnie zmontowana nakrętka i pierścień zacinający||- Z wyjątkiem oddzielnej nakrętki i pierścienia zacinającego
