Opis

Średnica zew.

55
55mm

Zastosowanie

Do samodzielnego montażu

Szczegóły produktu

- Unikalna, innowacyjna konstrukcja||- Pomalowany farbą podkładową||- Wysoka niezawodność dzięki innowacyjnej specjalnej blokadzie tłoka||- Mechaniczna blokada głowicy cylindrów wielokrotnego użytku||- Maksymalne ciśnienie robocze zależy od maksymalnego obciążenia wyboczeniowego||- Maksymalne obciążenie wyboczeniowe, patrz specyfikacja siłownika||- Maksymalne obciążenie promieniowe: 10% siły osiowej||- Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46||- Czystość medium: ISO4406 22/20/17 lub NAS 9

Ciśnienie robocze max.

250
250BAR

Zalety

- Cylinder można ustawić na dowolnie wybraną długość.||- Prosty montaż

Kategoria zastosowania

Do samodzielnego montażu

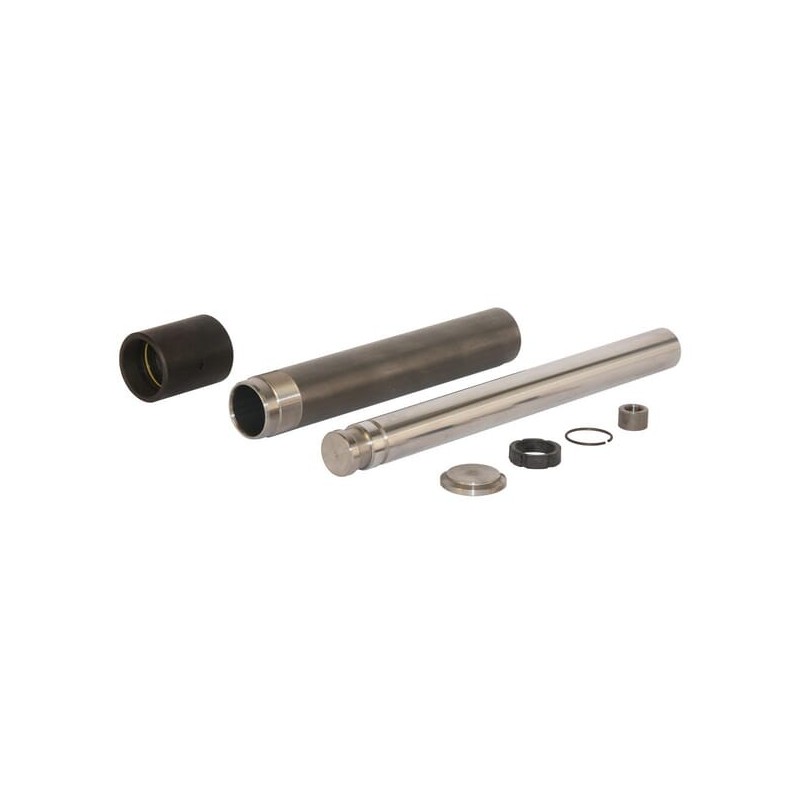

Zawiera

- Kompletny zestaw do samodzielnego montażu||- Instrukcja montażu||- Bez mocowań||- Pakowane w kartonową tubę

Skok

450
450mm

Typ mocowania - strona cylindra

Brak elementu montażowego

Średnica gwintu mocowania - strona tłoczyska

3/8
3/8cal

Ciśnienie nominalne

200
200BAR

Typ mocowania - strona tłoczyska

Brak elementu montażowego

Długość min.

605
605mm

Typ montażu - strona tłoczyska

Brak elementu montażowego

Typ montażu - strona cylindra

Brak elementu montażowego

Średnica tłoczyska

40
40mm

Długość dławnicy

86
86mm

Materiał tłoczyska

Stal 20MnV6
Stal 20MnV6

Materiał cylindra

Stal S355
Stal S355

Listwa podłogowa

1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dno cylindra do rury cylindra, a złączkę przez wywiercony otwór. 4. Dokładnie naoliwić tłoki, obejmy, pierścień samouszczelniający i nakrętkę głowicową na powierzchniach stykowych. 5. Wprowadzić tłoczysko z tłokiem do rury cylindra. 6. Przykręcić nakrętkę głowicową do rury cylindra i mocno dokręcić.
1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dno cylindra do rury cylindra, a złączkę przez wywiercony otwór. 4. Dokładnie naoliwić tłoki, obejmy, pierścień samouszczelniający i nakrętkę głowicową na powierzchniach stykowych. 5. Wprowadzić tłoczysko z tłokiem do rury cylindra. 6. Przykręcić nakrętkę głowicową do rury cylindra i mocno dokręcić.

Średnica zew. dławnicy

70
70mm

Wymiar od osi przyłącza oleju do końca cylindra - strona cylindra

25
25mm

Wymiar od końca cylindra do końca tłoczyska

56
56mm

Obróbka powierzchni tłoczyska

Chromianowana
Chromianowana

Klasa tolerancji materiału cylindra - kod

H10
H10

Gładkość powierzchni tłoczyska

0,2
0,2µm

Materiał nakrętki głowicy

Żeliwo
Żeliwo

Materiał przyłącza oleju

Stal
Stal

Wymiar od osi cylindra do końca przyłącza oleju

44,5
44,5mm

Materiał pierścienia prowadzącego

Tworzywo sztuczne
Tworzywo sztuczne
