Technische Daten

Gesamthöhe

90
90mm

Länge

155
155mm

Typ

-25°C 90°C

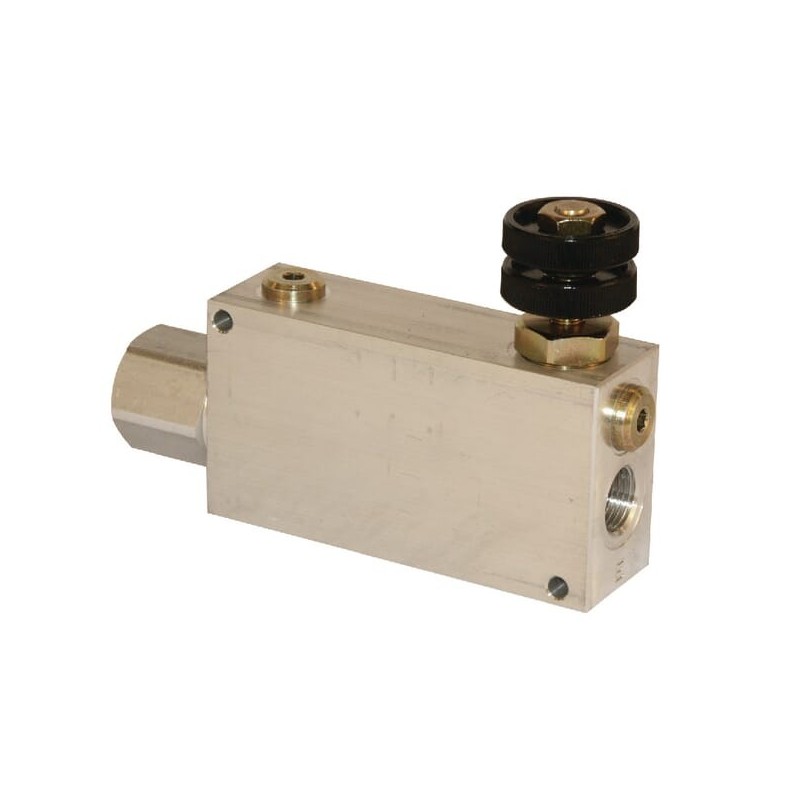

3 Wege Stromregelventil, einstellbar, druckloser Restölstrom, elektrisch zuschaltbarer Ölstrom (bei Ausführung VMP/VE) mit Druckabsicherung

Anwendung

Technische Informationen

- Niezależnie od obciążenia zawór reguluje przepływ od E do C. Olej doprowadzany od przyłącza E jest kierowany do przyłącza C z odpowiednio wyregulowanym ciśnieniem o różnicy rzędu 7 bar, odpowiednio do ustawienia zaworu. Pozostały strumień oleju może zostać doprowadzony do drugiego obiegu przez przyłącze R

Anmerkung

Między pompą a zaworem regulacji przepływu zawsze należy zamontować zawór ograniczający ciśnienie.||W celu osiągnięcia najwyższej wydajności i mocy strumień przepływu na E powinien być co najmniej o 10% większy niż na C
Zwischen Pumpe und Stromregelventil muss immer ein Druckbegrenzungsventil montiert werden.Für höchste Effizienz und Leistung sollte der Volumenstrom an E mindestens 10% höher sein als an C

Max. Betriebsdruck

210
210BAR

Max. Betriebstemperatur

90
90°C

Min. Betriebstemperatur

-25
-25°C

Gehäusematerial

Aluminium
Aluminium

Średnica gwintu przyłącza nr 2

3/4cal

Maximaler Volumenstrom

150
150l/min

Anschlussgewindedurchmesser

3/4
3/4cal

Gesamtbreite/Durchmesser

50
50mm

Anschluss

3/8" - 1.1/4" BS
BSP Innengewinde

Befestigungsmöglichkeit

Geeignet für Inline-Befestigung
Odpowiednie do montażu liniowego

Durchflussrate

Regelung von E nach C. Druckdifferenz Δ7 bar. Umgekehrt darf es nicht durchströmt werden
Ten regulator przepływu reguluje przepływ oleju z E do C, odwrotny przepływ jest uniemożliwiony.

Anschlussgewindetyp

BSP
BSP

Montageart

Als Leitungseinbauventil
Jako wkładka zaworowa przewodu

Einstellungstyp

Handrad
Pokrętło

Max. geregelter Durchfluss

90
90l/min

Verstellart

Handrad
za pomocą pokrętła

Anschluss 2, Gewindedurchmesser

3/4

Besondere Bestellnummern
