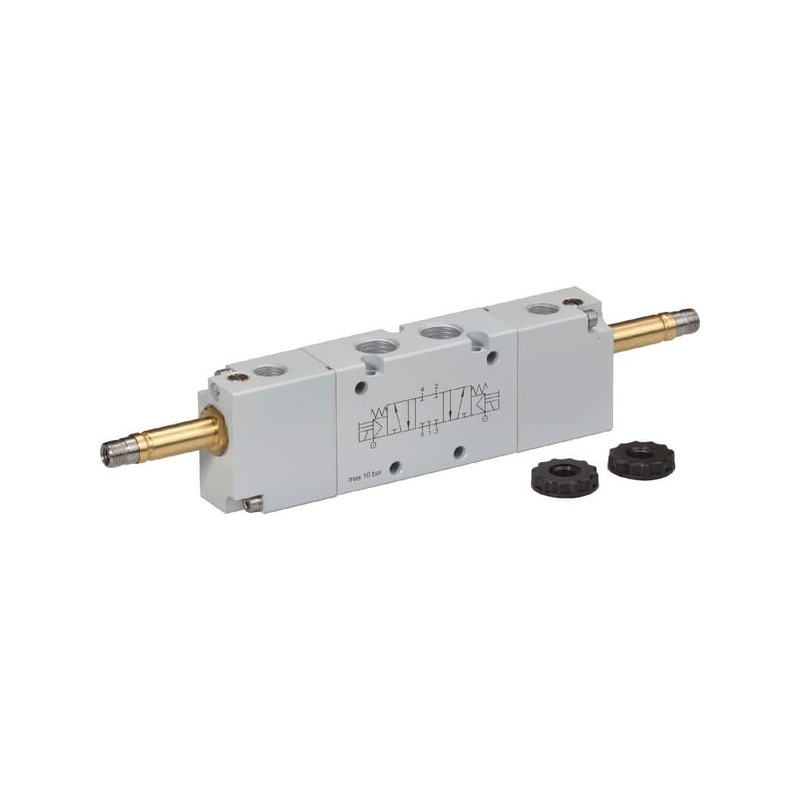

5/3-Wege Magnetventil 1/4 Zoll-PC - SOV53MS14PC

Referenznummer: SOV53MS14PC.

Produktparameter:

• Abstand, Mitte-zu-Mitte: 28, 28mm
• Abstand, mittleres Loch zur linken Seite: 18, 18mm
• Abstand, mittleres Loch zur rechten Seite: 13, 13mm
• Anschluss: dB
• Art der Befestigung: Durchgangsbohrungen, Otwory przelotowe
• B2: 16.9, 16.9mm
• Betätigung: Elektromagnetisch/pneumatisch, Elektromagnetyczny/pneumatyczny
• Betriebsdruck: 0BAR
• Center to center pressure side: 22, 22mm
• Einbau: Beliebig, Dowolny
• Gehäusematerial: Aluminium eloxiert, lackiert, Aluminium anodowane, lakierowane
• Handhilfsbetättigung: Ja, Tak
• Höhe H: 40, 40mm
• Höhe M: 22, 22mm
• Länge A: 202.4, 202.4mm
• Länge B: 36.2, 36.2mm
• Länge C: 34, 34mm
• Länge D: 20, 20mm
• Lochabstand: 45, 15.9, 15.9mm
• Max. Betriebsdruck: 10, 10BAR
• Mittenabstand, Montagebohrungen: 22, 22mm
• Mittenabstand, Montagebohrungen an der kurzen Seite: 9, 9mm
• Mittenabstand, Montagebohrungen an der langen Seite: 13, 13mm
• Nenndurchfluss [Nl/min]: 1200, 1200l/min
• Schaltsymbol: 3
• Steuerdruck: 2 - 10, 2 - 10BAR
• Typ: Kolbenschieber mit Rückstellfeder, Suwak tłokowy ze sprężyną cofającą
• Ø Bohrung: 3.1, 3.1mm
• Ø F: 4.2, 4.2mm
