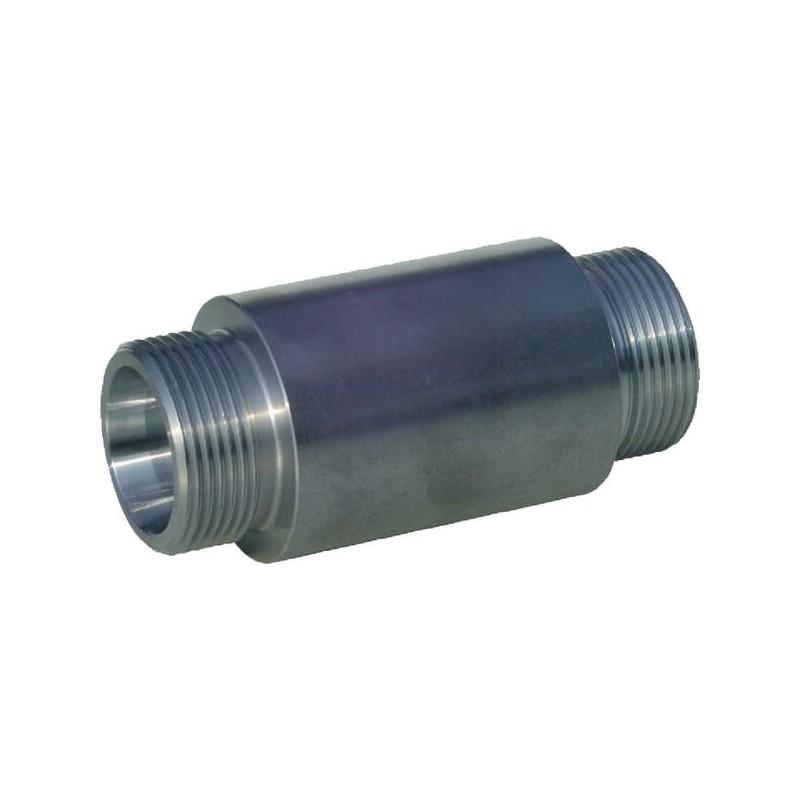

Kupplung ESS 10L - ESS10L

Referenznummer: ESS10L.

Produktparameter:

• Abstand von Anschlussmitte zu Einsatz: 58, 58mm
• Anschluss 1, Gewindedurchmesser: M16
• Anschluss 1, Gewindesteigung: 1.50
• Anschluss 1, Gewindetyp: Metrisch
• Anschluss 1, Typ: Schneidring
• Anschluss 1, Typ - Aussengewinde/Innengewinde: Aussengewinde
• Anschluss 2, Gewindedurchmesser: M16
• Anschluss 2, Gewindesteigung: 1.50
• Anschluss 2, Gewindetyp: Metrisch
• Anschluss 2, Typ: Schneidring
• Anschluss 2, Typ - Stecker/Buchse: Aussengewinde
• Anschlussdurchmesser Nr. 2: 10, 10mm
• Außen Ø: 22
• Außendurchmesser: 22, 22mm
• Form: Gerade, Prosty
• Gewindedurchmesser Anschluss Nr. 1: M16
• Innendurchmesser Seite 2: 8, 8mm
• Kegelwinkel Seite 1: 24, 24°
• Kegelwinkel Seite 2: 24, 24°
• L2: 58
• Länge: 72
• Max. Spitzendruck: 315, 315BAR
• pN (Nabendruck bei gegebenem TA): 315
• Rohr Ø: 10
• Schraubenschlüsselgröße: 19
• Serienschaltung 1: 10L
• Skok gwintu przyłącza nr 1: 1.50mm
• Skok gwintu przyłącza nr 2: 1.50mm
• Średnica gwintu przyłącza nr 2: M16
• Steckerdurchmesser: 10, 10mm
• Szczegóły produktu: - Złącze grodziowe do wspawania||- Wstępnie zmontowane z pierścieniem uszczelniającym o-ring||- Duża odporność na korozję
• Totale Länge: 72, 72mm
• Typ Anschluss Nr. 1 - Außen-/Innengewinde: Męskie
• Typ gwintu przyłącza nr 1: Metryczny
• Typ gwintu przyłącza nr 2: Metryczny
• Typ przyłącza nr 1: Pierścień zacinający
• Typ przyłącza nr 2: Pierścień zacinający
• Typ złącza nr 2 - męskie/żeńskie: Męskie
• Y: 8
• Zalety: - Ograniczone ryzyko wycieku
