Technische Daten

Detaillierte Beschreibung

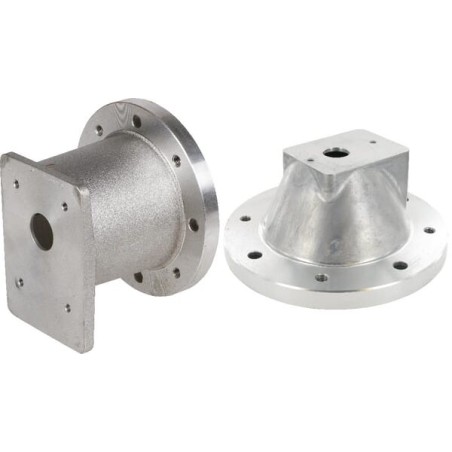

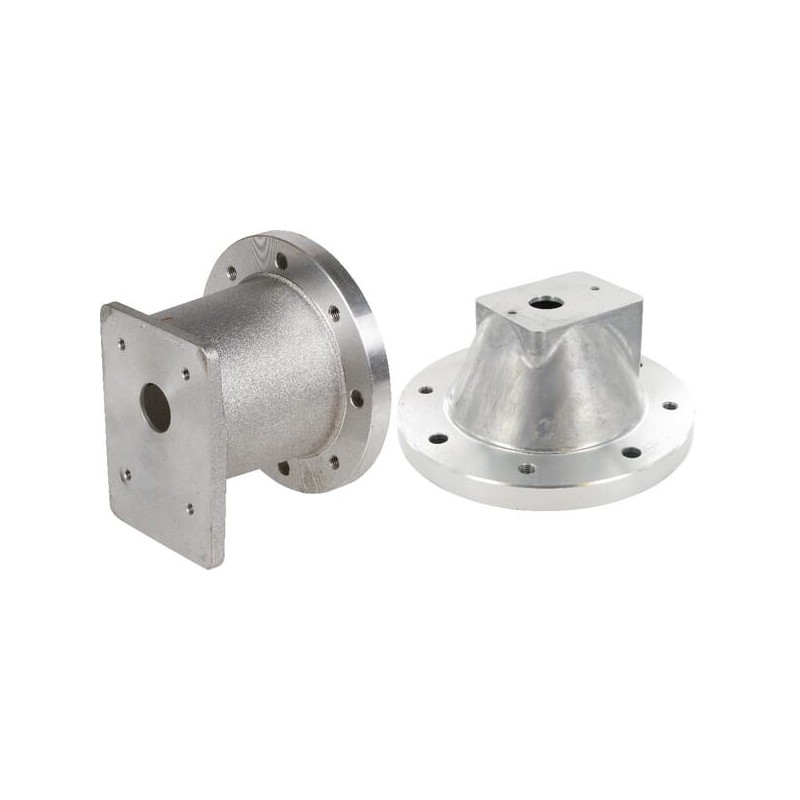

Podstawy pomp są wymagane do łączenia pomp ze standardowymi silnikami elektrycznymi IEC. Pozwala to uniknąć problemów z wyrównaniem.

Gesamtlänge

105
105mm

Außendurchmesser

160
160mm

Gewindesteigung

1.25

Szczegóły produktu

- Standardowe podstawy do pomp zębatych grupy 1,2,3, typ L||- Do pomp zębatych z kołnierzem prostokątnym i wałem stożkowym (standard europejski)||- Dla silników z kołnierzem B5||- Asortyment: od 0.22 do 22kW||- Odlew aluminiowy||- Typ 4E jest wyposażony w podkładkę centrującą. Pompa i silnik są często montowane poziomo na górze zbiornika, co zapewnia wygodną konserwację. Demontaż pompy jest zasadniczo możliwy bez demontażu silnika, ponieważ połówka sprzęgła zamontowana na pompie pasuje do otworu w podstawie.||- Typ 4S został zaprojektowany bez podkładki centrującej. Pompa i silnik są często montowane do zbiornika pionowo, co oznacza, że pompa jest zanurzona w zbiorniku||- W połączeniu ze sprzęgłami elastycznymi typu GE||- Zakres temperatur: od -30°C do +80°C

Zalety

- Nie jest wymagane osiowanie pompy i silnika

Średnica otworu montażowego mm

9 mm

Breite Montageflansch

15
15mm

Mittenabstand, Montagebohrungen an der kurzen Seite

71.50mm

Mittenabstand, Montagebohrungen an der langen Seite

96.00mm

Verriegelungsdurchmesser

36.5mm

Lochkreis-Durchmesser

130
130mm

Motor power

3 | 4

Durchmesser des Bolzenlochs

9

Gwint mocujący

M8

Geeignet für Pumpengruppe

2

Gewindedurchmesser metrisch

M8

Abstand Bolzenlöcher horizontal

96

Abstand Bolzenlöcher senkrecht

71,5

Durchmesser Passende Felgenpumpe

36,5

Motorleistung

3 | 4

Besondere Bestellnummern
