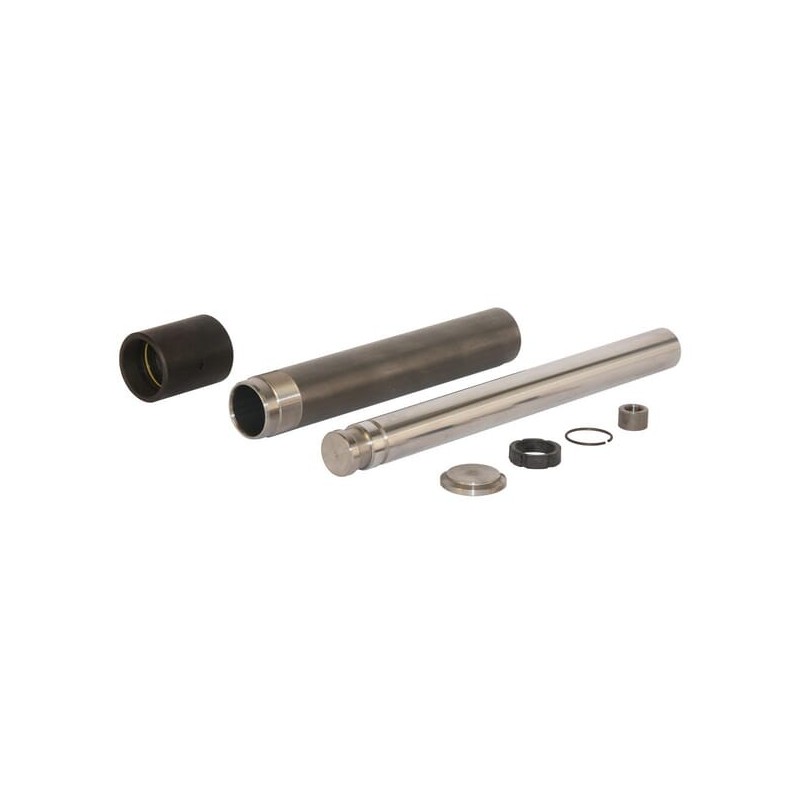

Technische Daten

Außendurchmesser

55
55mm

Passend für

Do-it-yourself

Szczegóły produktu

- Unikalna, innowacyjna konstrukcja||- Pomalowany farbą podkładową||- Wysoka niezawodność dzięki innowacyjnej specjalnej blokadzie tłoka||- Mechaniczna blokada głowicy cylindrów wielokrotnego użytku||- Maksymalne ciśnienie robocze zależy od maksymalnego obciążenia wyboczeniowego||- Maksymalne obciążenie wyboczeniowe, patrz specyfikacja siłownika||- Maksymalne obciążenie promieniowe: 10% siły osiowej||- Medium: olej mineralny, HLP ISO VG 32 do ISO VG 46||- Czystość medium: ISO4406 22/20/17 lub NAS 9

Max. Betriebsdruck

250
250BAR

Zalety

- Cylinder można ustawić na dowolnie wybraną długość.||- Prosty montaż

Kategoria zastosowania

Do samodzielnego montażu

Zawiera

- Kompletny zestaw do samodzielnego montażu||- Instrukcja montażu||- Bez mocowań||- Pakowane w kartonową tubę

Hub

280
280mm

Typ mocowania - strona cylindra

Brak elementu montażowego

Montagegewinde Durchmesser - Stangenverbindung

3/8
3/8cal

Nenndruck

200
200BAR

Typ mocowania - strona tłoczyska

Brak elementu montażowego

Min. Länge

435
435mm

Montagetyp - stangenseitiger Anschluss

Keine Montage

Montagetyp - zylinderseitiger Anschluss

Keine Montage

Stangendurchmesser

40
40mm

Zylinderkopf Länge

86
86mm

Stangenmaterial

Stahl 20MnV6
Stal 20MnV6

Zylindermaterial

Stahl S355
Stal S355

Montageart

- 1. Bestimmen Sie die Hublänge des Zylinders und sägen sie das Zylinderrohr und die Kolbenstange auf die richtige Länge, Rohr anfasen. 2. Reinigen Sie die Einzelteile mit einem sauberen Tuch. 3. Schweißen Sie den Zylinderboden an das Zylinderrohr und den Anschlußnippel über das gebohrte Loch. 4. Ölen Sie Kolben, Manschetten, O-Ring und Kopfmutter an ihren Kontaktflächen gründlich ein. 5. Führen Sie die Kolbenstange mit dem Kolben in das Zylinderrohr. 6. Schrauben Sie die Kopfmutter auf das Zylinderrohr und ziehen Sie diese fest an.
1. Należy ustalić długość skoku cylindra i dociąć rurę cylindra i tłoczysko do odpowiedniej długości, rurę sfazować. 2. Pojedyncze elementy czyścić czystą szmatką. 3. Przyspawać dno cylindra do rury cylindra, a złączkę przez wywiercony otwór. 4. Dokładnie naoliwić tłoki, obejmy, pierścień samouszczelniający i nakrętkę głowicową na powierzchniach stykowych. 5. Wprowadzić tłoczysko z tłokiem do rury cylindra. 6. Przykręcić nakrętkę głowicową do rury cylindra i mocno dokręcić.

Zylinderkopf Außendurchmesser

70
70mm

Ölanschluss Mitte zu Zylinderende Abstand - Zylinderseite

25
25mm

Zylinderende zu Stangenende Abstand

56
56mm

Stange Oberflächenbehandlung

Chromatiert
Chromianowana

Zylindermaterial Toleranzklassen-Code

H10
H10

Kolben Oberflächenrauigkeits-Bereich

0,2
0,2µm

Kopfmutter Material

Gusseisen
Żeliwo

Ölanschluss Material

Stahl
Stal

Zylinder Mitte zu Ölanschluss Endabstand

44,5
44,5mm

Material Führungsring

Kunststoff
Tworzywo sztuczne
